Как подобрать пружину для секционных ворот Алютех на замену: маркировка, размеры и данные для заказа
Пружины для секционных ворот Алютех подбирают по заводским данным ворот и параметрам установленного механизма. Самый надёжный исходный набор — заводской номер, полная маркировка каждой пружины, фотографии узла и информация о том, менялось ли полотно. Одного названия ALUTECH, ширины гаража или длины старой детали для подтверждения совместимости недостаточно.
Какие данные нужны для заказа? Для торсионной пружины — диаметр проволоки, внутренний диаметр витков, длина тела пружины, направление навивки и исполнение наконечников. Для пружин растяжения — полная маркировка, состав внутренней и наружной пружин и исполнение пружинного механизма. В обоих случаях нужны данные самих ворот: серия, размеры, заводской номер, тип подъёма и сведения об изменениях полотна.
Ниже разберём, как читать TSA45×51×1100L, почему 51 мм — не диаметр вала, чем отличаются L и R, что делать без паспорта и как оформить заявку, по которой можно подтвердить подходящую деталь. Отдельно рассмотрим замену одной пружины, увеличенный ресурс и ситуацию, когда воротам уже меняли панели.
С чего начать подбор пружины на замену
Сначала выясняют, какой именно узел установлен и действительно ли причина неисправности в пружине. Полотно, которое стало тяжёлым, идёт с перекосом или останавливается после небольшого подъёма, требует осмотра механической системы. По одному этому признаку нельзя отличить поломку пружины от повреждения троса, заедания ролика или проблемы привода.
Пружины компенсируют вес полотна. Электропривод перемещает уже сбалансированные ворота и не заменяет исправный пружинный механизм. Поэтому увеличение усилия двигателя не является способом исправить недостаточную балансировку. Сначала восстанавливают механику, затем проверяют работу автоматики.
Если пружина лопнула, трос сошёл или полотно перекосилось, прекратите пользоваться воротами. Не проверяйте неисправность повторными пусками привода и не отсоединяйте привод для самостоятельного подъёма тяжёлого полотна. Для заявки достаточно доступных фотографий и документов. Снятие, разгрузку, точный обмер и замену пружин выполняет специалист, обученный работе с этим механизмом.
В открытом описании одного ремонта ALUTECH сочетались два признака: ворота приоткрывались примерно на 5 см, а трос слетел и запутался. При осмотре обнаружилась сломанная пружина. Этот случай полезен как напоминание о связи узлов: сообщение «не работает мотор» ещё не означает, что заказывать нужно новый привод.
| Наблюдение | Что оно может означать | Что подготовить для специалиста |
|---|---|---|
| В витках виден разрыв | Пружина потеряла целостность; требуется проверка всего узла | Фото разрыва, общий вид механизма и маркировка |
| Один край полотна выше другого | Возможны проблемы с тросом, барабаном, креплениями или балансировкой | Фото обоих краёв полотна и положения тросов с безопасного расстояния |
| Привод останавливается после небольшого подъёма | Возможны механическое сопротивление, нарушение балансировки либо неисправность автоматики | Описание поведения до поломки, модель привода и вид механизма |
| Пружина выглядит деформированной, выпали фрагменты деталей | Нужно проверить пружину, внутренние элементы и сопряжение с валом | Фото деформации и сохранившихся фрагментов без самостоятельной разборки |
| Есть шум, но разрыва не видно | Шум сам по себе не подтверждает поломку пружины | Когда возникает шум: начало хода, середина или конец; что менялось перед этим |
Для заказа важно описать факты: «разрыв на левой пружине при взгляде из гаража» полезнее, чем «нужна самая сильная пружина». Положение узла и навивку записывают отдельно — это разные характеристики.
Какая пружина установлена: торсионная или растяжения
Торсионная пружина работает в узле с валом и тросовыми барабанами. При движении ворот она изменяет крутящий момент, который через вал и барабаны передаётся на тросы. Обычно такой узел хорошо заметен над проёмом; в некоторых монтажных схемах вал расположен глубже в гараже.
Пружины растяжения относятся к другой системе балансировки. Их механизм располагается по бокам ворот и работает за счёт изменения длины пружин. В исполнениях ALUTECH применяются внутренние и наружные пружины. По одному видимому внешнему элементу нельзя восстановить весь состав сборки.

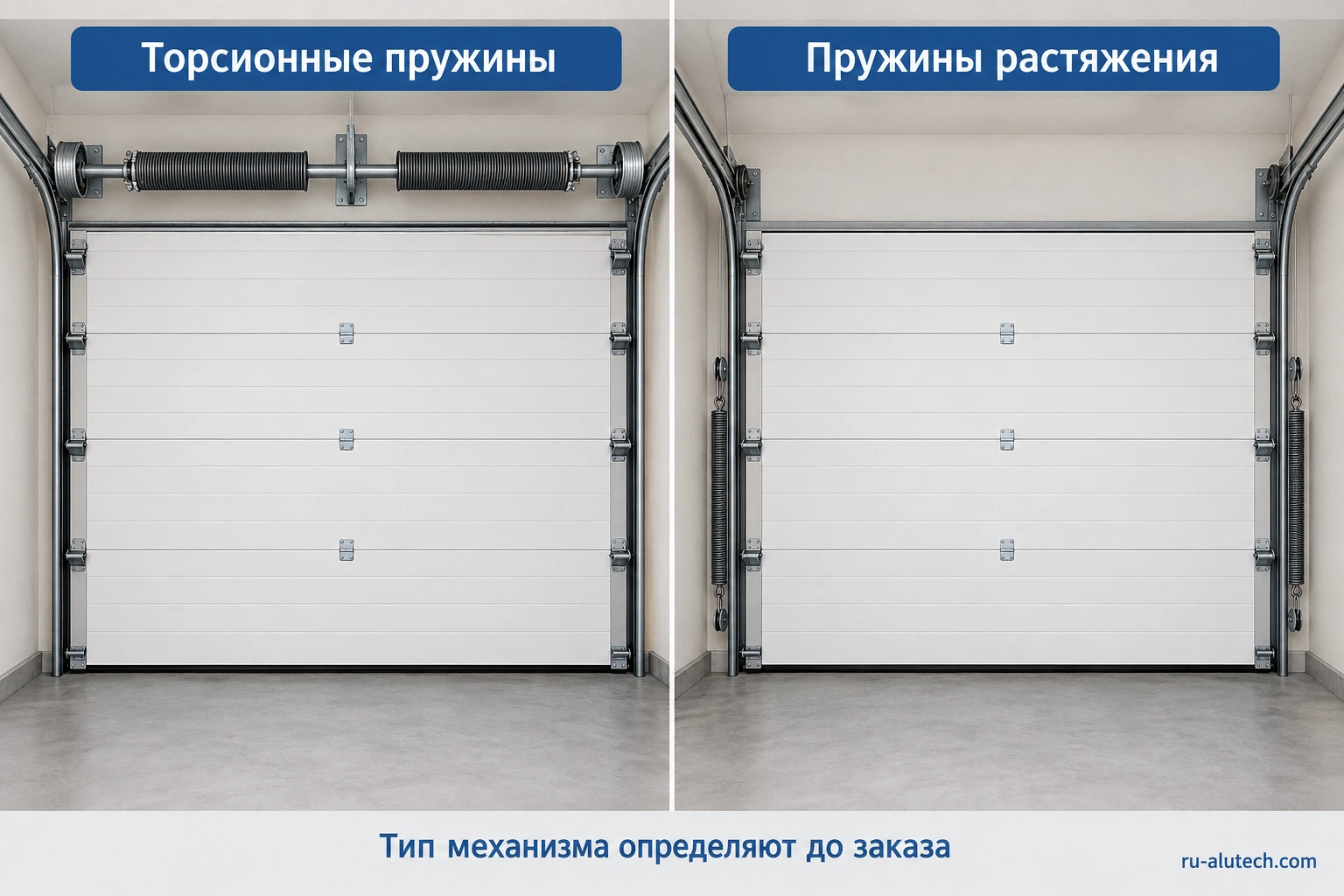

| Параметр | Торсионная система | Пружины растяжения |
|---|---|---|
| Что передаёт усилие | Пружина, вал, тросовые барабаны и тросы | Боковой пружинный механизм с тросами и сопряжёнными деталями |
| Характерная маркировка в каталоге | TSA с размерами и буквой L либо R | TN с размерами, буквенным кодом и другими обозначениями исполнения |
| Главные данные детали | Проволока, внутренний диаметр, длина, навивка, окончания | Полные коды внутренней и наружной пружин, размеры и состав сборки |
| Что фотографировать | Весь вал, обе пружины, наконечники, барабаны | Оба боковых механизма, маркировку, крепления и доступные элементы |
| Можно ли заменить одним универсальным изделием | Совместимость подтверждают для конкретного узла | Торсионная пружина не является прямой заменой пружины растяжения |
Название серии само по себе не определяет пружину: гаражные ворота Trend и Prestige встречаются с разными системами балансировки. Кроме того, на старых воротах могли выполнять ремонт или менять комплектующие. Фотография фактической конструкции нужна даже при сохранившемся паспорте.
Подбор по заводскому номеру ворот: лучший первый шаг
В паспорте ALUTECH предусмотрены поля «Обозначение изделия» и «Заводской номер ворот». Начните с них. Если сохранились наклейка на изделии, документы первоначального заказа или монтажная спецификация, сфотографируйте их целиком и отправьте вместе с общим видом механизма.
Заводской номер помогает запросить исходную комплектацию. Возможность восстановить её зависит от доступности данных у поставщика или производителя; обещать подбор по любому номеру без проверки нельзя. Но такая заявка обычно даёт более определённую отправную точку, чем фотография одного витка.
Номер ворот, номер заказа продавца и артикул электропривода не равнозначны. Пришлите документ целиком: специалист сможет понять, что именно указано в каждом поле. Модель привода полезна для проверки узла в целом, но не кодирует размер пружины.
Что дополнить к заводскому номеру
- Серию ворот и примерный год выпуска или установки, если они известны.
- Ширину и высоту полотна или заказной размер из документов; отдельно обозначьте размер проёма, если измеряли именно его.
- Наличие калитки, окон, дополнительных панелей или декоративной облицовки.
- Тип подъёма и расположение вала: передний, задний, высокий или другой вариант — либо фото вместо догадки.
- Историю изменений: замена секций, укорочение полотна, смена барабанов, переделка подъёма, предыдущая замена пружин.
Если после первоначального заказа полотно утяжелили, исходная заводская пружина может перестать соответствовать текущей конструкции. Поэтому подбор по номеру и проверка фактического состояния дополняют друг друга.
Маркировка торсионной пружины Алютех: как читать TSA
В обозначениях вида TSA45×51×1100L зашифрованы основные геометрические параметры и направление навивки. Каталожные строки ALUTECH позволяют расшифровать числовые части: 45 соответствует проволоке 4,5 мм, 51 — внутреннему диаметру 51 мм, 1100 — указанной длине 1100 мм. Буква L обозначает левую навивку; R — правую.
| Часть маркировки | Что означает | Что проверить при заказе |
|---|---|---|
| TSA | Обозначение группы торсионных пружин в каталоге | Что на воротах установлен торсионный механизм |
| 45 | Диаметр проволоки 4,50 мм | Это не диаметр всей пружины и не 45 мм проволоки |
| 51 | Внутренний диаметр пружины 51 мм | Не путать с наружным диаметром и диаметром вала |
| 1100 | Длина, указанная для этой позиции: 1100 мм | Уточнить, относится ли предложение к пружине данной длины, заготовке или готовой расчётной сборке |
| L | Левая навивка | Не заменять на R и не определять по стороне установки |
По тому же принципу TSA47,5×51×1250R означает проволоку 4,75 мм, внутренний диаметр 51 мм, указанную длину 1250 мм и правую навивку. В названии карточки разделители могут выглядеть как латинская x или знак ×, а десятичная часть — как запятая. При переписывании важны все числа и конечная буква.
У модели может быть ещё и числовой каталожный код. Например, в каталоге Prestige/ProPlus от 16.05.2024 TSA45×51×1100R соответствует коду 403380200, а TSA45×51×1100L — 403380300. В каталоге Trend/ProTrend от 06.06.2025 эти два кода также присутствуют. Если в документе сохранилось только число, отправьте его вместе с фотографией: код нужно сопоставить с конкретной редакцией каталога.
Несколько примеров для проверки записи
| Обозначение | Проволока, мм | Внутренний диаметр, мм | Указанная длина, мм | Навивка |
|---|---|---|---|---|
| TSA45×51×1100L | 4,50 | 51 | 1100 | Левая |
| TSA45×51×1100R | 4,50 | 51 | 1100 | Правая |
| TSA47,5×51×1250R | 4,75 | 51 | 1250 | Правая |
| TSA60×51×1700L | 6,00 | 51 | 1700 | Левая |
| TSA60×67×1500R | 6,00 | 67 | 1500 | Правая |
Таблица объясняет запись, а не определяет подходящую пружину по размеру гаража. Две последние позиции имеют одинаковую проволоку 6 мм, но разные внутренние диаметры и длины. Считать их взаимозаменяемыми по одному совпавшему числу нельзя.
Сопоставить левое и правое исполнение можно на карточках TSA45×51×1100L и TSA45×51×1100R. Переходить к заказу стоит после подтверждения полного обозначения и комплектации для ваших ворот.
Каталожная длина и длина установленной пружины
В каталогах пружины и наконечники перечисляются отдельными позициями; для пружин встречаются единица измерения «метр» и нормы поставки. Поэтому одинаковые слова «пружина ALUTECH» в двух предложениях ещё не означают одинаковую комплектацию. Уточните, предлагается ли исходная пружина, деталь подготовленной длины или сборка с окончаниями.
Ассортимент также меняется. Например, в каталоге Prestige/ProPlus 2024 года есть TSA50×51×1350L/R, а в каталоге Trend/ProTrend 2025 года для проволоки 5 мм и диаметра 51 мм приведены позиции TSA50×51×2000L/R. Это разные строки каталогов, а не разрешение поставить пружину 2000 мм вместо 1350 мм. Для старых ворот нужно подтвердить замену по расчёту и фактическому узлу.
В обоих каталогах ALUTECH отдельно предупреждает о возможном изменении параметров пружин и необходимости уточнять актуальные артикулы при заказе. Старый размер следует сохранить в заявке, даже если его уже нет в текущем списке товаров.
Какие размеры нужны для подбора торсионной пружины

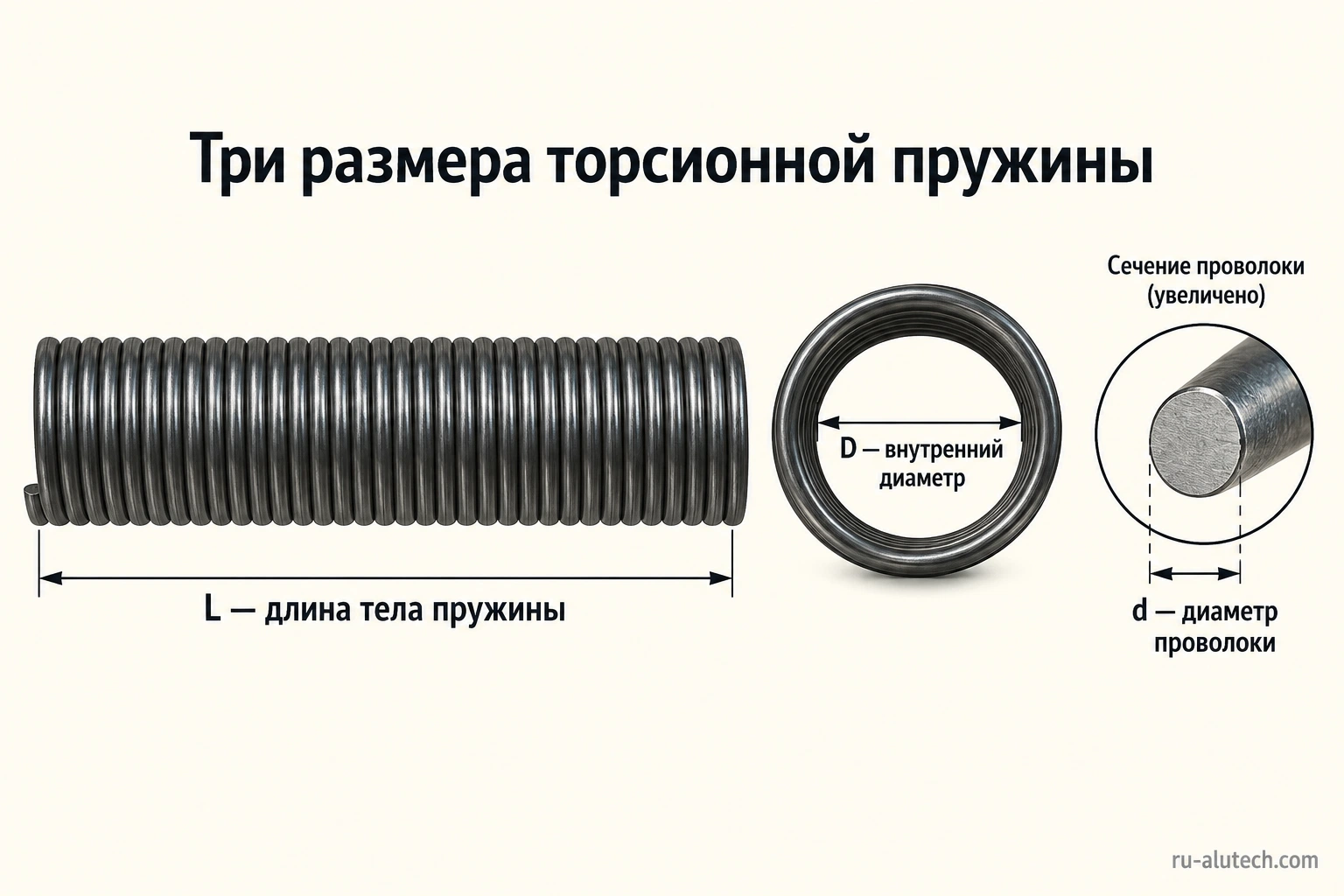

Три базовых размера — d: диаметр проволоки, D: внутренний диаметр пружины, L: длина её тела. Их записывают в миллиметрах. Отдельно указывают направление навивки и исполнение концов. Если размеры сняты приблизительно с установленного узла, это нужно обозначить прямо.
Диаметр проволоки d
Диаметр проволоки — толщина одного прутка, из которого навиты витки. Для точного определения нужен доступ к исправному участку и измерительный инструмент. Измерение по слою ржавчины, наплыву покрытия или сильно повреждённому месту может дать ошибку.
В приведённых каталожных примерах рядом находятся 4,25, 4,50 и 4,75 мм. Разница между соседними значениями — всего 0,25 мм. По фотографии без масштаба или обычной линейке такой размер уверенно не подтверждается. Не округляйте 4,75 до 5 мм: это уже другое исполнение.
Предварительно толщину иногда оценивают по длине нескольких плотно прилегающих витков на разгруженной детали. Геометрический пример: если 10 витков без зазоров занимают 45 мм, оценка диаметра проволоки — 45 ÷ 10 = 4,5 мм. Это вспомогательная проверка, которая не заменяет точный обмер; растянутые витки, покрытия и повреждения искажают результат. Работу с установленной пружиной ради такого измерения выполнять не нужно.
Внутренний диаметр D
Это диаметр свободного пространства внутри витков. Для торсионных пружин в каталогах ALUTECH встречаются группы 51, 67, 95 и 152 мм. Диаметр пружины не равен диаметру проходящего через неё вала. Например, для группы 51 мм в рассмотренных каталогах указан вал 25,4 мм.
На недеформированной круглой пружине наружный диаметр приблизительно равен внутреннему плюс две толщины проволоки: Dнаружный ≈ D + 2d. Для D = 51 мм и d = 4,5 мм получится около 60 мм. Следовательно, запись «диаметр 60» без пояснения может означать наружный размер пружины с внутренним диаметром 51 мм. Это не та же информация, что обозначение TSA60, где 60 соответствует проволоке 6 мм.
Установленная, нагруженная или деформированная пружина может не соответствовать этой простой геометрической оценке. Она нужна, чтобы обнаружить путаницу в заявке, а не выбрать новую деталь по приблизительному наружному размеру.
Длина тела пружины L
Измеряют навитую часть, отделяя её от длины сборки с наконечниками. В заявке полезно подписать обе величины, если специалист их снял: «тело пружины» и «узел целиком». Когда измеренная длина не совпадает с названием позиции, нужно проверить состояние пружины и способ измерения, а не выбирать ближайший товар.
После поломки появляется зазор между фрагментами. Расстояние от одного окончания до другого вместе с этим зазором не восстанавливает исходную длину. Если сохранились обе части, специалист может исследовать их в разгруженном состоянии; опасный узел не разбирают самостоятельно ради замера.
| Что записали | В чём проблема | Как сделать данные понятными |
|---|---|---|
| «Диаметр 60 мм» | Неясно, внутренний это размер или наружный | Указать тип диаметра и отдельно толщину проволоки |
| «Толщина около 5 мм» | Потеряны различия между 4,75 и 5,00 мм | Сохранить маркировку; приблизительное измерение подписать как приблизительное |
| Длина вместе с окончаниями | Её нельзя напрямую сравнить с длиной тела | Отдельно указать тело и габарит сборки |
| Длина с разрывом между частями | Зазор добавлен к реальному размеру | Не выдавать этот замер за исходную длину; приложить фото поломки |
| Размеры второй, целой пружины | Она может отличаться от сломанной по заводскому расчёту | Передать данные обеих пружин и номер ворот |
Левая и правая навивка: почему букву нельзя выбирать по стороне ворот
L и R описывают направление навивки пружины, а не её расположение слева или справа от наблюдателя. Положение записывают дополнительно: «слева, если смотреть из гаража». При смене точки наблюдения левая сторона изображения меняется, а исполнение самой детали остаётся прежним.
Надёжнее передать полную маркировку и фотографии витков с окончаниями, чем определять букву по памяти. Если маркировка не читается, направление подтверждает специалист по геометрии и схеме узла. У окрашенных линий и меток могут быть разные задачи; цвет без контекста не заменяет код L/R.
Какие наконечники нужны
У торсионного узла есть неподвижное и натяжное окончания. Они сопрягаются с пружиной, валом и креплениями. Поэтому вопрос «пружина с окончаниями или без?» необходимо решить до оплаты и доставки.
Для внутреннего диаметра 51 мм каталог указывает наконечники SF-51, для 67 мм — SF-67; обе группы рассчитаны на вал 25,4 мм. Для более крупных узлов существуют другие исполнения, в том числе варианты под вал 31,75 мм. Совпадение внутреннего диаметра витков не подтверждает автоматически совместимость всех остальных деталей.
В заказе отдельно согласуют: входят ли окончания, нужны ли новые вместо старых, какой комплект креплений предусмотрен и требуется ли внутренняя вставка. Слово «комплект» без перечня не даёт ответа. Наличие пружины на фотографии товара также не доказывает, что все изображённые соседние детали включены в поставку.
Что может находиться внутри пружины
В обсуждении ремонта владелец описал различие двух пружин так:
«В моём случае одна пружина без натяга имеет правильную цилиндрическую форму…»
Далее он сообщил о деформации второй пружины и выпавших пластиковых фрагментах. Этот вопрос не устанавливает причину поломки, но показывает, почему фотографии внутренних и сопряжённых деталей полезны для подбора.
В определённых исполнениях ALUTECH предусмотрены внутренние элементы: например, для пружины диаметром 95 мм каталог содержит проставочный профиль IP-95N. Это не означает, что такой профиль должен стоять внутри любой пружины. Если появились обломки, их происхождение устанавливают по реальному узлу; заказывать одну металлическую пружину, игнорируя повреждённую вставку, неправильно.
Пружины растяжения Алютех: полная маркировка важнее одного цвета
У пружин растяжения нельзя ограничиться правилами для TSA. В каталогах ALUTECH отдельно перечислены внутренние и наружные пружины. Для рассмотренных исполнений внутренний диаметр внутренней пружины составляет 25 мм, наружной — 33 мм. Эти слова описывают место элементов в сборке, а оба размера относятся к внутреннему диаметру соответствующей пружины.
В каталоге Prestige/ProPlus 2024 года, например, приведены TN32×25YL×1120R и TN36×33OR×1100R: для первой указана проволока 3,2 мм, для второй — 3,6 мм. Буквенные сочетания YL и OR относятся к обозначению исполнения. Переписывайте их вместе с числами, не сокращая заявку до «жёлтая» или «оранжевая».
Нельзя предполагать, что произвольные две позиции TN образуют подходящую пару. Комбинация внутренней и наружной пружин, рабочие параметры, окончания и крепления относятся к расчёту конкретных ворот. Самостоятельно заменять двухпружинную сборку одной внешне похожей пружиной не следует.
У новой редакции каталога могут отличаться длины и коды: в каталоге Trend/ProTrend 2025 года присутствуют TN36×33OR×960R и TN36×33OR×1060R. Похожее начало обозначения не превращает их в прямую замену старой TN36×33OR×1100R. Для старого механизма сохраняют исходные данные и проверяют актуальную ремонтную комплектацию.
Если кожух закрывает маркировку, не снимайте его ради фотографии под нагрузкой. Пришлите общий вид обеих сторон, документы и доступные обозначения. Точный состав определят при осмотре. В каталожной группе комплектующих для секционных ворот можно искать сопутствующие элементы уже после подтверждения их исполнения.
Почему нельзя подобрать пружину только по ширине и высоте ворот
Размеры описывают геометрию, но не всю нагрузку. На массу полотна влияют панели, окна, калитка, усиление и дополнительные элементы. На требуемую характеристику пружин — схема подъёма, тросовые барабаны, число пружин и заданный ресурс. Поэтому таблица «ворота 2500×2250 — такая-то пружина» без описания комплектации не даёт достоверной замены.
Смысл расчёта можно увидеть на упрощённом примере. Если весь вес полотна 100 кг поддерживают вертикальные тросы, их суммарное усилие без учёта потерь составляет около 981 Н. При одинаковом эффективном радиусе барабанов 50 мм общий требуемый момент — приблизительно 981 × 0,05 = 49,1 Н·м. При массе 120 кг в этой же условной схеме получится около 58,9 Н·м — на 20% больше.
Это объяснение зависимости нагрузки, а не расчёт пружины для покупки. При движении секционного полотна меняются распределение веса и рабочая геометрия; нужны характеристики системы на всём ходе. Даже равное число пружин не означает, что расчётный момент между ними обязательно делится поровну.
Когда необходим перерасчёт
- Добавили калитку, окна, облицовку или другие элементы, меняющие массу полотна.
- Заменили секции другим исполнением, изменили высоту или ширину ворот.
- Поменяли барабаны, тип подъёма, расположение вала или состав пружинного узла.
- Нужен больший ресурс при прежней геометрии ворот.
- Ранее установили неизвестную пружину и ворота после ремонта работали неправильно.
- Нет достоверной маркировки и исходной спецификации.
ALUTECH подбирает пружины расчётной программой. Она определяет размер, диаметр и количество для балансировки полотна. Поэтому даже на одних воротах заводские пружины могут отличаться по длине и диаметру. В заявке лучше указать «пружины разные» и приложить обе маркировки, чем пытаться исправить эту разницу одинаковыми новыми деталями.
Что делать, если паспорта и маркировки нет
Сначала соберите общие сведения: примерный год установки, фотографии ворот изнутри, расположение вала или боковых механизмов, число пружин, наличие калитки и изменения после монтажа. Если известен первоначальный монтажник, его спецификация может помочь восстановить исходную конструкцию.
Затем специалист проверяет размеры детали и сведения о полотне, барабанах и системе подъёма. Массу полотна не определяют, снимая тросы самостоятельно. Если измерения небезопасны без подготовки узла, осмотр и обмер включают в работу сервиса. Отсутствие документов усложняет подбор, но не является основанием купить ближайший размер наугад.
Нужно ли менять две пружины, если сломалась только одна
Такой вопрос встречается у владельцев ворот буквально в этой форме:
«У меня вопрос, если одна пружина полетела, вторую целую обязательно менять???»
Решение зависит от причины поломки, состояния второй пружины, её наработки и расчёта узла. Внешняя целостность не показывает остаточный ресурс. Если пружины установили одновременно и использовали одинаковое число циклов, у второй тоже есть накопленная усталость. Для старого комплекта имеет смысл рассмотреть замену всех изношенных элементов за один выезд.
При небольшой наработке и локальном повреждении одной детали возможность отдельной замены оценивают по результатам осмотра. Универсального правила «обязательно ставьте две одинаковые» нет: исходная пара может состоять из разных размеров. При замене комплекта сохраняют расчётную комбинацию либо согласуют новую.
Обсуждая предложение, попросите указать, что именно включено: одна пружина, две пружины нужных исполнений, наконечники, вставки, проверка тросов, установка и контроль балансировки. Так сравнивают объём ремонта, а не только стоимость одного изделия.
Можно ли поставить более толстую или более длинную пружину «с запасом»
Большая толщина проволоки не означает прямую совместимость и не гарантирует больший ресурс в прежней сборке. Меняются упругие характеристики, требуемая длина, сопряжение с окончаниями и рабочий режим. Аналогично нельзя укоротить каталожную деталь до старой длины и считать вопрос подбора решённым.
Замена с увеличенным ресурсом возможна только как согласованное инженерное исполнение. Сначала проверяют расчёт и доступное место в узле, затем комплектуют детали. Количество оборотов натяжения не является универсальным средством приспособить случайную пружину к воротам.
Ресурс пружины: как перевести циклы в срок эксплуатации
Один цикл — полный подъём и последующее опускание полотна. В техническом описании гаражных ворот ALUTECH указан установленный ресурс пружин до 25 000 циклов. Значение для конкретного изделия и заказного исполнения нужно смотреть в документах; оно не определяется по одному названию TSA.
Число лет зависит от реальной интенсивности. Если условно принять ресурс 25 000 циклов и одинаковое ежедневное использование круглый год, получается следующая оценка:
| Полных циклов в день | Циклов за 365 дней | Расчёт 25 000 ÷ годовая наработка |
|---|---|---|
| 4 | 1460 | Около 17,1 года |
| 8 | 2920 | Около 8,6 года |
| 20 | 7300 | Около 3,4 года |
| 40 | 14 600 | Около 1,7 года |
Это арифметические примеры, не гарантия срока службы и не прогноз даты поломки. Коррозия, неправильная балансировка, повреждение тросов, заедание механизма и условия эксплуатации могут потребовать ремонта раньше. При разных будних и выходных режимах годовую наработку считают по фактическому расписанию.
Для общего гаража, автомойки или рабочего въезда число циклов особенно важно. В заявке нужно указать не «пользуемся часто», а примерно сколько полных открываний и закрываний происходит за день. Если на объекте 40 циклов ежедневно, обычный бытовой режим и длительный календарный срок несовместимы без соответствующего расчёта ресурса.
Производитель описывает расчётный запас не менее 20% по числу циклов нагружения: для заказного значения 100 000 циклов расчёт ведётся на 120 000. Этот запас не означает, что любую старую пружину можно эксплуатировать ещё 20% после установленного ресурса. Параметры исполнения и дальнейшую эксплуатацию проверяют по документам и состоянию ворот.
Что проверить вместе с заменой
После поломки важно проверить тросы, барабаны, крепления, окончания, устройства защиты и движение полотна. При наличии храповой предохранительной муфты оценивают её состояние и работу согласно документации. Сработавшая защита — повод для проверки, а не подтверждение того, что ворота готовы к дальнейшим пускам.
Регламент ALUTECH от 19.06.2025 рекомендует сервис гаражных ворот один раз в год. Для особых условий установлен более частый интервал — не реже одного раза в три месяца. К ним относятся повышенная влажность или агрессивная среда, интенсивность более 30 циклов в день и перечисленные в регламенте сложные климатические условия. Пружина после замены остаётся частью системы, которую нужно обслуживать.
Что нужно для заказа пружины Алютех: список данных
Хорошая заявка должна позволять связать конкретную деталь с конкретными воротами. Начальный набор можно собрать без разборки. Неизвестные поля так и обозначьте — «нет маркировки», «год установки неизвестен», «масса не измерена». Это лучше, чем подставлять предполагаемые значения.
| Данные | Что именно передать | Для чего нужны |
|---|---|---|
| Идентификация ворот | Заводской номер, обозначение изделия, серия, год установки при наличии | Поиск исходной комплектации |
| Документы | Паспорт, спецификация, счёт или лист комплектации | Проверка расчётных параметров и состава поставки |
| Тип механизма | Торсионный либо растяжения; число пружин; расположение узла | Выбор правильной группы деталей |
| Маркировка | Весь код каждой пружины, включая десятичные части и L/R; числовой код при наличии | Идентификация исполнения без потери параметров |
| Размеры | d, D и L с пояснением способа и состояния при измерении | Сверка детали; приблизительные данные не считаются окончательными |
| Полотно | Ширина, высота, калитка, окна, заменённые панели, дополнительные элементы | Проверка нагрузки и изменений |
| Сопряжённые детали | Фото наконечников, барабанов, вставок и боковых механизмов | Проверка комплектации и совместимости |
| Режим и неисправность | Примерные циклы в день, условия работы, симптомы, дата поломки | Определение нужного ресурса и объёма осмотра |
Какие фотографии отправить
- Общий вид ворот изнутри. В кадре должны быть полотно и расположение системы балансировки.
- Механизм целиком. Для торсионного узла — вал с пружинами и барабанами; для растяжения — обе стороны ворот.
- Маркировка крупно. Сделайте несколько читаемых кадров, если надпись не помещается целиком.
- Окончания и видимое повреждение. Покажите сопряжение деталей с безопасного расстояния.
- Паспорт или заводская наклейка. Номер должен читаться, а не угадываться по отдельным цифрам.
Не используйте зеркальное отражение снимка: оно меняет видимую геометрию витков. Сохраните общий кадр, чтобы было понятно, откуда сделан крупный план. Если специалист обмерил разгруженную деталь, полезны фотографии каждого измерения с видимым инструментом и указанием измеряемой величины.
Шаблон заявки, который можно скопировать
Нужна пружина на замену для секционных ворот ALUTECH.
Серия / обозначение ворот: …
Заводской номер / фото паспорта: …
Год установки: …
Размер полотна или заказной размер: ширина … мм, высота … мм.
Система: торсионная / пружины растяжения / пока не определена.
Число пружин и маркировка каждой: …
Что повреждено и как ведут себя ворота: …
Известные размеры повреждённой детали: проволока … мм, внутренний диаметр … мм, длина тела … мм.
Кто и в каком состоянии измерял деталь: …
Калитка, окна и изменения после установки: …
Примерная интенсивность: … полных циклов в день.
Нужна отдельная пружина / сборка с окончаниями / подбор комплекта после осмотра.
Фотографии механизма, маркировки, окончаний и документов прилагаю.
Прошу подтвердить исполнение, состав поставки и необходимость перерасчёта перед заказом.
Что уточнить в ответном предложении
Попросите полное обозначение замены и перечень включённых элементов. Если артикул отличается от старого, нужна причина: новая каталожная позиция, подготовленная длина, пересчитанная комбинация или другой подтверждённый вариант. Простое «аналог подходит» без параметров не позволяет проверить предложение.
Разделяйте поставку детали и работы: доставка пружины не включает автоматически монтаж, осмотр тросов и проверку балансировки. Если нужен ремонт на объекте, согласуйте его отдельно вместе с условиями доступа к воротам и готовностью остальных элементов.
Проверенные параметры можно сопоставить с каталогом пружин ALUTECH. Если маркировка не читается или ворота менялись, разумно начать с заявки на помощь в подборе и приложить собранные данные.
Частые вопросы о пружинах для секционных ворот Алютех
Какие данные нужны, чтобы подобрать пружину Алютех на замену?
Заводской номер и документы ворот, полная маркировка каждой пружины, фотографии механизма, сведения о размерах и изменениях полотна. Для торсионной детали дополнительно проверяют проволоку, внутренний диаметр, длину тела, навивку и наконечники.
Что означает TSA45×51×1100L?
В рассмотренных каталогах это торсионная пружина с проволокой 4,5 мм, внутренним диаметром 51 мм, указанной длиной 1100 мм и левой навивкой. Совместимость и состав поставки подтверждают для конкретных ворот.
Чем TSA45×51×1100L отличается от TSA45×51×1100R?
Направлением навивки. L — левая, R — правая. При одинаковых числах эти исполнения нельзя произвольно менять местами или выбирать только по стороне установки.
51 мм в маркировке — это диаметр вала?
Нет, это внутренний диаметр витков пружины. Для группы 51 мм в рассмотренных каталогах указан вал 25,4 мм; параметры вала и наконечников проверяют отдельно.
Можно ли определить пружину по наружному диаметру?
Одного наружного размера недостаточно. Нужно знать толщину проволоки и внутренний диаметр, а затем длину, навивку и сопряжение. Для недеформированной пружины D наружный приблизительно равен D внутренний + 2d, но такая оценка не подтверждает совместимость.
Как измерять длину: с наконечниками или без?
Длину тела пружины указывают без окончаний. Габарит сборки с наконечниками можно записать отдельно. Точное измерение установленного или сломанного узла выполняет специалист после безопасной подготовки.
Можно ли заказать по длине оставшейся целой пружины?
Без проверки нельзя: на одних воротах пружины могут различаться по длине и диаметру. Нужны данные обеих деталей и исходный либо восстановленный расчёт.
Можно ли подобрать пружину по фото?
По читаемой маркировке и общему виду можно начать идентификацию. Фотография без масштаба не позволяет надёжно определить толщину проволоки, свободную длину и все параметры сопряжения. При недостатке данных потребуется обмер.
Что делать, если нет паспорта ворот?
Передайте доступную маркировку, фотографии ворот и узла, размеры полотна, примерный год монтажа и историю изменений. Попробуйте восстановить спецификацию у первоначального поставщика; при необходимости специалист выполняет обмер и перерасчёт.
Подойдёт ли пружина от других ворот той же серии и размера?
Это не подтверждается одним совпадением серии и габаритов. Могут различаться масса полотна, калитка, барабаны, подъём, число пружин и ресурс. Требуется проверка полного исполнения.
Пружины Trend и Prestige одинаковые?
В каталогах есть совпадающие позиции, но серия не является достаточным основанием для замены. Нужно сверить конкретный механизм, полную маркировку, сопряжение и расчёт ворот.
Входят ли наконечники в стоимость пружины?
Это зависит от предложения. В каталогах пружины и наконечники указаны отдельно. Перед заказом подтвердите, поставляется ли пружина без окончаний, готовая сборка или другой согласованный комплект.
Нужно ли менять вторую пружину после поломки первой?
Решение принимают после проверки причины поломки, наработки, состояния второй детали и расчёта системы. Для изношенного комплекта рассматривают совместную замену, но не предполагают, что обе новые пружины обязательно одинаковые.
Можно ли усилить ворота более толстой пружиной?
Без перерасчёта нельзя. Толщина меняет характеристики пружины и может потребовать другой длины и комплектации. Увеличенный ресурс согласуют как отдельное инженерное исполнение.
Что нужно для подбора пружины растяжения Алютех?
Полная маркировка, данные внутренней и наружной пружин, фотографии обоих боковых механизмов, документы ворот и сведения о полотне. Один цвет либо размер видимой наружной пружины не описывает всю сборку.
Почему старая маркировка отсутствует в новом каталоге?
Ассортимент и параметры каталожных позиций обновляются. Сохраните старый код и размеры в заявке: актуальную замену нужно подтвердить, а не выбрать по ближайшей длине.
Один цикл — это одно открывание или открывание с закрыванием?
Один полный цикл включает подъём и опускание полотна. Для оценки годовой наработки считают число таких циклов, а не отдельные команды с пульта.
Можно ли обещать 17 лет работы пружины?
Такое число получается условно из 25 000 циклов при четырёх полных циклах ежедневно. Это арифметическая оценка, а не гарантия: фактический ресурс и условия эксплуатации проверяют для конкретного изделия.
Можно ли пользоваться воротами с одной сломанной пружиной?
Нет, эксплуатацию прекращают до проверки и ремонта. Оставшаяся пружина и электропривод не являются подтверждённым режимом работы неисправной системы.
Поможет ли более мощный привод, если ворота стали тяжёлыми?
Сначала нужно проверить механическую систему и восстановить балансировку. Установка более мощного привода не исправляет поломанную или неправильно подобранную пружину.
Сколько оборотов нужно натянуть новую пружину?
Универсального числа для всех ворот ALUTECH нет. Параметры определяют для конкретной конструкции по документации и расчёту. Натяжение и контроль выполняет обученный специалист.
Нужно ли проверять тросы при замене пружины?
Да, проверяют тросы, барабаны, окончания, крепления, защитные устройства и балансировку полотна. Поломка пружины может сопровождаться повреждениями или нарушением положения других элементов.
Для точного заказа начните с заводского номера, полной маркировки и фотографий всего механизма. Если данных не хватает, следующим шагом будет осмотр и обмер. Подтверждённые размеры, навивка, окончания и расчётная комплектация позволяют заказать подходящую замену и восстановить нормальную работу ворот.
