Размеры секционных ворот Алютех и требования к проёму: замер, притолока, простенки и глубина гаража
Подобрать гаражные ворота по двум цифрам — ширине и высоте — можно только предварительно. Для заказа секционных ворот ALUTECH нужно проверить весь объём, в котором будут находиться полотно, направляющие, пружинный механизм и привод. Проём 2500×2250 мм может подходить автомобилю, но оказаться неудобным для монтажа из-за балки под потолком, узкого простенка или ещё не залитого пола.
Короткий ответ. Проём для секционных ворот Алютех замеряют изнутри, от уровня чистого пола. Ширину и высоту снимают в трёх точках; по техническому каталогу ALUTECH определяющими для заказа являются наибольшие полученные значения. Притолоку, оба простенка и свободную глубину проверяют отдельно, по монтажной схеме выбранного исполнения. Для стандартного торсионного монтажа гаражных ворот в каталоге указана притолока от 210 мм. Низкий монтаж и пружины растяжения позволяют работать с меньшей притолокой, но меняют требования к остальным размерам.
Ниже — порядок замера, таблицы размеров, примеры расчёта свободного проезда и разбор ситуаций, когда проём уже построен. Речь идёт о гаражных секционных воротах Trend и Prestige. Размеры промышленных, откатных и роллетных ворот рассчитываются по другим схемам.
Почему размер ворот не всегда равен размеру свободного проезда
В разговоре «ворота 2500 на 2250» могут означать строительный проём, заказной размер изделия или проход, который останется после установки. Это разные параметры. Пока они не разделены, сложно понять, пройдёт ли автомобиль с багажником на крыше и где окажется нижний край поднятого полотна.
| Параметр | Что он означает | Для чего нужен |
|---|---|---|
| Строительный проём | Фактическое отверстие в стене после предусмотренной отделки. В схемах: ширина LDB, высота RM. | Обмер объекта и подготовка основания для монтажа. |
| Заказной размер | Размер, записанный в спецификации ворот. Для обычного монтажа за проёмом исходными параметрами служат LDB×RM. | Изготовление комплекта с нужной геометрией и подходящей фурнитурой. |
| Проезд в свету | Свободный проход при открытых воротах. В документации: ширина LDW и высота LDH. | Проверка проезда автомобиля, зеркал, антенны и груза на крыше. |
Полотно закрывает проём с внутренней стороны, а уплотнения и положение поднятых секций влияют на свободный проход. Поэтому нельзя самостоятельно прибавить к ширине проёма «запас на панели» и считать получившееся число правильным размером заказа. Изготовитель уже учитывает конструкцию изделия в своей системе расчёта.
Пример. Для обычных схем ворот Prestige без калитки каталог задаёт ширину проезда по краям эластичных боковых уплотнений как LDB−50 мм. При LDB=2500 мм получаем 2450 мм. У соответствующих схем Trend — LDB−30 мм, то есть 2470 мм. Эти значения относятся к показанным в каталоге конфигурациям. При выдвижении стоек в проём или установке дополнительной рамы свободный проход нужно пересчитать.
Высота зависит ещё и от способа удержания поднятого полотна. Например, у Prestige без калитки со стандартным торсионным монтажом в каталоге приведены LDH=RM−25 мм для исполнения с электроприводом и ограничителем RS0301 и LDH=RM−120 мм для ручного управления с этим ограничителем. При низком монтаже соответствующие потери больше: 100 и 170 мм. Один и тот же проём может давать разную высоту проезда.
Стандартные размеры ворот Алютех: что действительно можно выбрать
Слово «стандартный» используют в двух смыслах. Первый — размер, который часто предлагают в готовых карточках каталога. Второй — размерная сетка производителя, по которой можно изготовить ворота под конкретный гараж. Наличие карточки 2500×2000 мм не означает, что соседний проём обязательно нужно переделывать под эту величину.
В техническом каталоге ALUTECH 2024 года для гаражных ворот Trend и Prestige без калитки с рисунками микроволна, S-, M- и L-гофр предусмотрены промежуточные значения ширины и высоты с шагом 5 мм в пределах допустимой сетки. Для филёнчатого рисунка указаны другие правила: шаг ширины 5 мм, высоты 25 мм. Отдельные диапазоны высот M- и L-гофра рассматриваются индивидуально. Поэтому правило «любые ворота только с шагом 125 мм» неверно, а правило «любые размеры без ограничений» — тоже.
| Размер, мм | Что проверить прежде всего | Практический смысл |
|---|---|---|
| 2000×2000 | Ширину машины с раскрытыми зеркалами и фактический проезд в свету. | Узкий проём требует особенно внимательной проверки въезда. |
| 2375×2000 | Боковой запас, высоту автомобиля и положение поднятого полотна. | Дополнительные 375 мм ширины по сравнению с 2000 мм ещё не гарантируют удобный поворотный въезд. |
| 2400×2400 | Высоту свободного проезда, потолок и глубину монтажной зоны. | Высокий проём полезен только тогда, когда гараж позволяет разместить поднятое полотно. |
| 2500×2000 / 2500×2375 | Зеркала, багажник на крыше, притолоку и окончательную отметку пола. | Одинаковая ширина; во втором варианте высота проёма больше на 375 мм. |
| 2625×2250 | Проезд и запас по каждой стороне автомобиля. | По сравнению с шириной 2500 мм — ещё 125 мм суммарно, примерно 62,5 мм с каждой стороны при въезде по центру. |
| 3000×2375 | Траекторию въезда, простенки, глубину и крепление направляющих. | Более широкий въезд может быть удобнее для крупного автомобиля; геометрия участка всё равно важна. |
Это примеры каталожных размеров, а не список готовых ворот на складе и не норматив для строительства гаража. Для предметного сравнения можно открыть Trend 2500×2375 мм и Prestige 2625×2250 мм. Финальную комплектацию под проём подтверждают в спецификации.
Какие минимальные и максимальные размеры допускаются
В размерных сетках указанного каталога встречаются ширины от 1750 до 6000 мм и высоты от 1750 до 3250 мм для ряда исполнений без калитки. Это границы осей сетки, а не разрешение заказать любую комбинацию внутри прямоугольника 6000×3250 мм. Допустимость зависит от сочетания ширины и высоты, рисунка, пружинного механизма, калитки и условий изготовления. Часть комбинаций требует индивидуального согласования.
Если нужен широкий проём на две машины, сначала проверяют конкретную ячейку размерной сетки и монтажную схему. Вопрос «можно ли изготовить 5500×2500» содержательнее, чем «какие максимальные ворота у серии»: он позволяет рассчитать именно ваш комплект.
Как подобрать ширину и высоту ворот под автомобиль

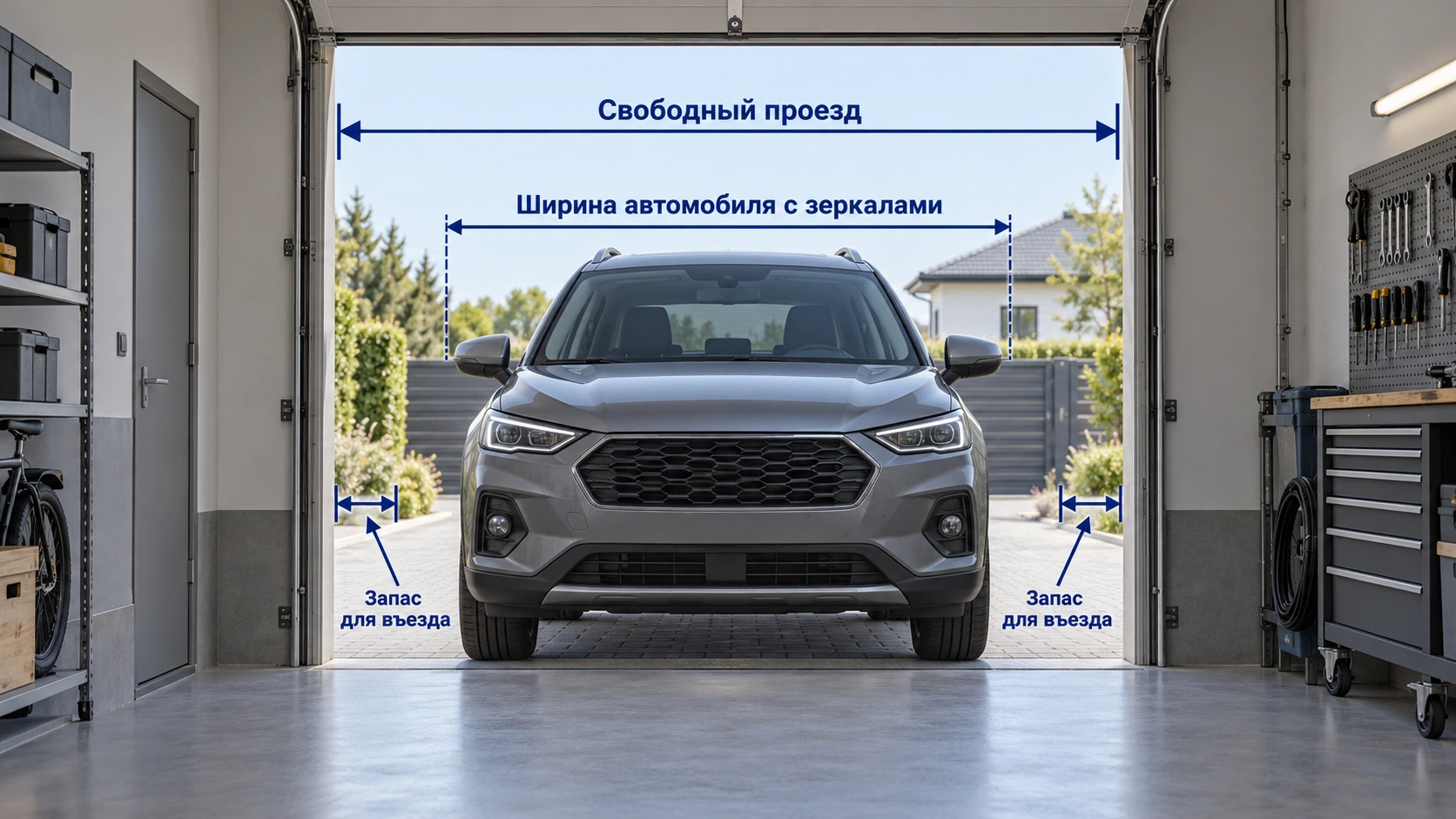

Для проверки въезда нужна ширина автомобиля с раскрытыми зеркалами. Значение «ширина кузова» из краткой таблицы характеристик может не включать зеркала. К высоте добавляют антенну, поперечины, бокс или другой груз, с которым машина действительно будет заезжать в гараж. Если автомобиль ещё не выбран, полезно проверить не только нынешнюю машину, но и предполагаемую следующую.
Суммарный запас по ширине рассчитывается просто: ширина проезда в свету минус ширина машины с зеркалами. При движении точно по центру половина этого запаса остаётся с каждой стороны. Однако математическое «проходит» и ежедневное «удобно заезжать» — разные задачи. Поворот сразу перед воротами, высокий бордюр, узкий двор и плохая видимость требуют дополнительного места.
| Ширина проёма LDB | Проезд LDW для показанной схемы Prestige | Остаток по ширине | На каждую сторону при въезде по центру |
|---|---|---|---|
| 2500 мм | 2450 мм | 350 мм | 175 мм |
| 2750 мм | 2700 мм | 600 мм | 300 мм |
| 3000 мм | 2950 мм | 850 мм | 425 мм |
В таблице используется LDW=LDB−50 мм для обычной схемы Prestige без калитки. Это арифметический пример, не обмер конкретного автомобиля и не гарантия проезда на любом участке. Для другой конфигурации подставляют её фактический LDW. При проектировании комфортного въезда практичный ориентир — суммарный запас порядка 600–800 мм к ширине машины с зеркалами, затем проверка траектории на плане.
Высота: считать по крыше, боксу и свободному проходу
Допустим, высота автомобиля с боксом — 2180 мм, проём RM=2250 мм. При стандартном монтаже Prestige с приводом и указанным ограничителем расчётный LDH=2225 мм: остаётся лишь 45 мм. При низком монтаже LDH=2150 мм — машина уже не проходит по высоте. Увеличение проёма до 2500 мм в этом же примере даёт 2400 мм при низком монтаже, то есть 220 мм разницы с высотой автомобиля.
Даже положительный расчётный остаток проверяют на реальном въезде: машина наклоняется на пандусе, антенна может выступать выше бокса, а настройка конечного положения влияет на фактическое открывание. Удобнее заложить запас при проектировании, чем потом искать несколько сантиметров регулировкой привода.
Одни широкие ворота или два отдельных проёма
Общий проём на две машины упрощает маневрирование, но требует проверки допустимого размера, массы полотна, привода и несущей перемычки. Два отдельных проёма позволяют открывать только нужную часть гаража, зато центральный простенок занимает место и ограничивает траекторию въезда. Его ширину определяет не только монтаж ворот, но и расчёт строительной конструкции.
Для двух отдельных автомобилей полезно сначала разместить на плане машины с открывающимися дверями, проходы и стеллажи. Ширина двух ворот по 2500 мм сама по себе не отвечает на вопрос, смогут ли водитель и пассажир удобно выйти. Разметка будущего гаража на площадке в натуральную величину часто выявляет неудобства раньше, чем заказ изделий.

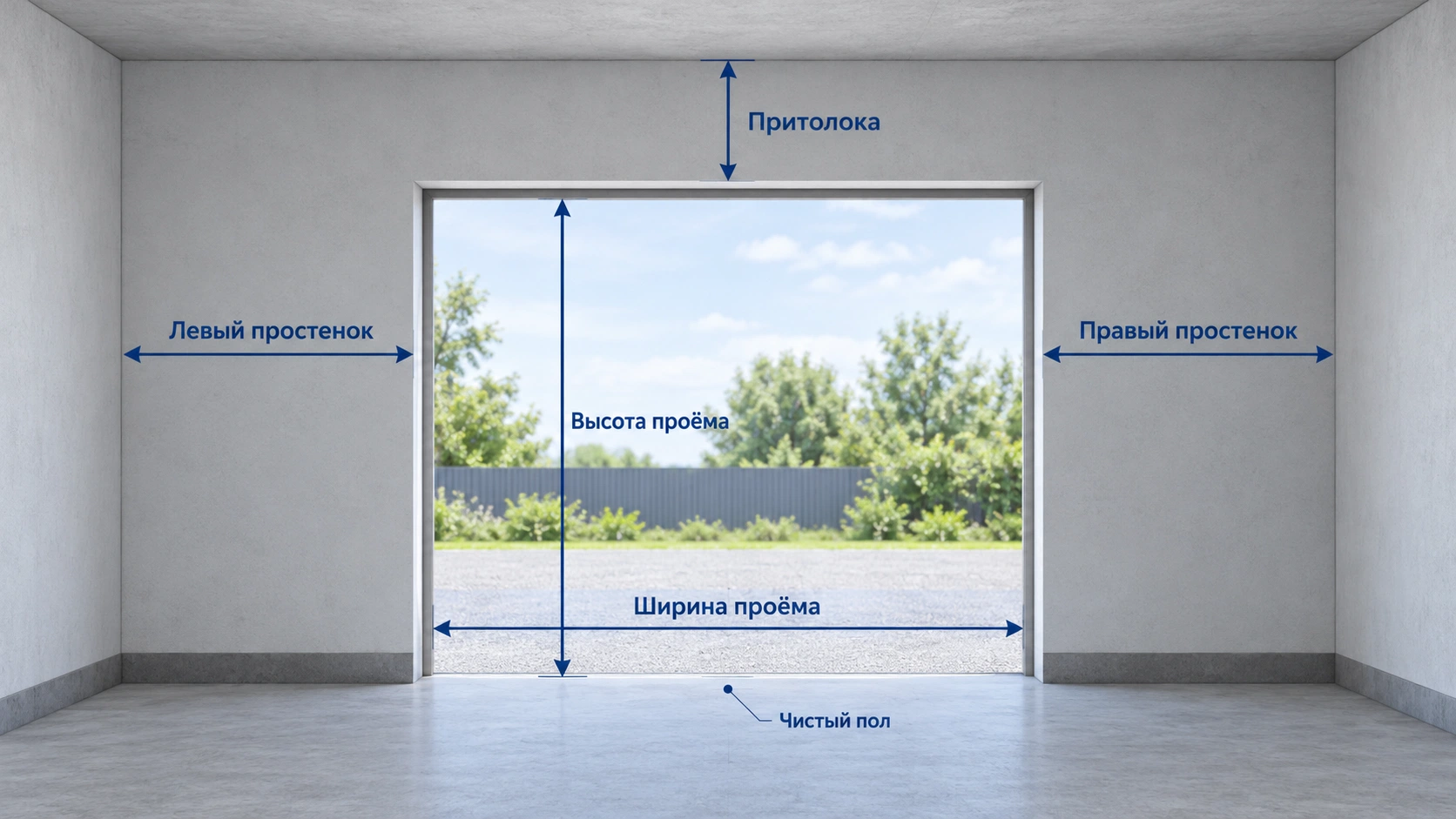

Как замерить проём для секционных ворот Алютех: пошагово
Для предварительного обмера понадобятся рулетка, строительный уровень или лазерный нивелир, лист со схемой и телефон для фотографий. Все значения записывайте в миллиметрах. Запись «2,5 на 2,25» без единиц, отметки пола и указания ширины/высоты легко становится источником ошибки при передаче заказа.
1. Зафиксируйте уровень чистого пола
Чистый пол — поверхность, на которую будет опускаться нижнее уплотнение ворот. Если сейчас есть только бетонная плита, к ней могут добавиться утеплитель, стяжка, плитка и клей. В техническом каталоге ALUTECH все размеры определяются от нулевых отметок чистого пола. Пока такой отметки нет, точность рулетки не решает проблему: измеряется ещё не окончательный проём.
2. Измерьте ширину в трёх местах
Снимите ширину внизу, посередине и вверху, со стороны гаража. Запишите все три значения. Например, 2495, 2500 и 2505 мм. По правилам обмера ALUTECH наибольший размер является определяющим для заказа, но разница между измерениями остаётся отдельным вопросом: нужно проверить вертикальность и подготовку основания. Не отправляйте продавцу только 2505 мм, скрыв остальные результаты.
3. Измерьте высоту в трёх местах
Проверьте расстояние от чистого пола до верхней границы проёма слева, по центру и справа. Различие может возникнуть из-за уклона пола, неровной перемычки или обоих факторов. Каждую причину фиксируют отдельно. Нельзя компенсировать заметный перекос одной величиной RM и надеяться, что нижний уплотнитель автоматически перекроет любую щель.
4. Проверьте диагонали и плоскость крепления
Измерьте две диагонали прямоугольного проёма. В каталоге допускается разность не более 5 мм. Для рабочих поверхностей задано отклонение от вертикали и горизонтали не более 1,5 мм на метр, суммарно не более 5 мм. Это два разных контроля: равные диагонали не доказывают, что поверхность стены ровная.
Притолока и боковые поверхности крепления должны находиться в одной плоскости. Проверяют не только внутренние откосы, но и участки стены, на которые лягут стойки и верхнее обрамление. Наплыв штукатурки под креплением может заставить направляющую встать с перекосом даже при правильных размерах отверстия.
5. Измерьте притолоку и оба простенка
Притолока H — расстояние от верха проёма до потолка. SL и SR — расстояния от левой и правой границы проёма до соответствующей боковой стены. Проверяйте каждую сторону отдельно. Если справа 180 мм, а слева 80 мм, «в среднем 130 мм» не описывает условия монтажа: слева места всё ещё мало.
6. Пройдите монтажную зону вглубь гаража
От внутренней плоскости стены проёма измерьте свободное пространство под потолком. Найдите балки, трубы, воздуховоды, светильники, полки и открывающиеся двери. Высоту потолка проверяют на всей глубине, которую займёт конструкция. Если у въезда потолок высокий, а через два метра появляется балка, именно она может ограничить монтаж.
7. Сделайте фотографии и схему
Нужны общий вид проёма изнутри, вид снаружи, потолок от ворот в сторону задней стены, оба простенка и крупные планы возможных препятствий. На схеме отметьте материал стен, чистый пол и места коммуникаций. Фотография не заменяет размеры, но помогает увидеть то, что трудно выразить одной цифрой.
Брать минимум или максимум? Для обычного монтажа ворот за проёмом ALUTECH прямо указывает наибольшие измеренные ширину и высоту. Для оценки свободного места под механизм важны наиболее тесные участки. Это не противоречие: размер закрываемого отверстия и монтажные ограничения решают разные задачи. Встроенный монтаж, рама и нестандартная форма требуют отдельного расчёта заказного размера.
Притолока для ворот Алютех: почему встречаются разные цифры
Ворота сначала движутся вверх, затем переходят под потолок. Для поворота полотна, направляющих, балансировочного механизма и привода нужно место. Число «минимальная притолока» имеет смысл только вместе с серией, типом монтажа, наличием калитки и способом управления.
| Исполнение | Ручное, без ригельного замка | Ручное, с ригельным замком | С электроприводом |
|---|---|---|---|
| Prestige, пружины растяжения | От 100 мм | От 120 мм | От 125 мм |
| Prestige, торсионные пружины, низкий монтаж | От 100 мм | От 120 мм | От 125 мм |
| Trend, пружины растяжения | От 100 мм | От 120 мм | От 125 мм |
| Trend, торсионные пружины, низкий монтаж | От 100 мм | От 120 мм | От 125 мм |
| Prestige / Trend, торсионные пружины, стандартный монтаж | От 210 мм | От 210 мм | От 210 мм |
Таблица показывает значения конкретных схем каталога R7020285, размещённого производителем в редакции 2024 года. Их нельзя автоматически переносить на ворота с калиткой, другую фурнитуру, нестандартный подъём или произвольный потолочный привод.
125 или 140 мм для автоматических ворот?
На публичной странице ALUTECH для низкого монтажа и пружин растяжения указан ориентир 140 мм с автоматическим управлением. При этом приведённые выше технические схемы дают 125 мм. Поэтому проём с H=130 мм нельзя ни сразу отвергать, ни без проверки обещать к монтажу. Для него нужно подтвердить конкретную схему, модель привода, рейку, положение тяги и фактический потолок.
Если гараж только проектируется, полезно оставить запас сверх минимального значения, а не строить притолоку ровно 125 мм. Например, предусмотренная чистовая отделка потолка толщиной 20 мм уменьшит исходные 140 мм до 120 мм. Размер на плане нужно проверять после всех слоёв отделки.
Что меняется при стандартном и высоком монтаже
Стандартный торсионный монтаж с притолокой от 210 мм часто даёт большую высоту свободного проезда, чем низкий. Высокий монтаж использует дополнительный вертикальный участок движения. В общих таблицах каталога для ворот без калитки его исходный порог — 500 мм, но дальше проверяют выбранную высоту подъёма, габариты вала и рабочую зону. Просто наличие 500 мм над проёмом не заменяет проект.
Низкий монтаж экономит высоту над проёмом, но может потребовать больше места в глубину и оставить меньшую высоту прохода. Выбор делается по всему гаражу. Чтобы посмотреть доступные исполнения, используйте разделы гаражных ворот Trend и гаражных ворот Prestige; размеры монтажных зон подтвердите для выбранной комплектации.
Простенки: сколько места нужно слева и справа
Боковое пространство требуется для стоек, крепления направляющих, пружин и торсионного механизма. В чертежах встречаются Smin и Tmin. Первый описывает место под угловые стойки, второй — под торсионный механизм. Если стойка помещается, это ещё не означает, что рядом поместится весь пружинный узел.
| Схема | Smin под стойки с каждой стороны | Дополнительное условие |
|---|---|---|
| Prestige, пружины растяжения | 125 мм | Проверка крепления и свободной зоны по всей высоте. |
| Prestige, торсионные пружины, стандартный / низкий монтаж | 95 мм с усиливающими кронштейнами внутри стоек; 125 мм снаружи | Tmin=110 мм под торсионный механизм. |
| Trend, стойки за проёмом, пружины растяжения | 100 мм с кронштейнами внутри стоек; 125 мм снаружи | Исполнение и крепление подтверждают по монтажной схеме. |
| Trend, стойки за проёмом, торсионные пружины | 100 мм с кронштейнами внутри стоек; 125 мм снаружи | Tmin=120 мм под торсионный механизм. |
Нельзя складывать левый и правый простенки, а затем делить пополам. Необходимая зона должна быть обеспечена там, где расположен соответствующий элемент. В проёме с трубой отопления слева нужно учитывать саму трубу, её крепление и расстояние, которое понадобится механизму при работе.
Для ряда схем Trend каталог предусматривает вариант Smin=50 мм с выдвинутыми в проём стойками и внутренними усиливающими кронштейнами. При этом требуется усиление стальной трубой или угловым профилем; оно не входит в стандартный комплект. Это специальное решение: оно влияет на геометрию прохода и не отменяет места для остальных узлов. Значение «50 мм» нельзя использовать как общий строительный норматив для всех ворот Trend.
На стадии строительства оставляйте не только монтажный минимум, но и возможность нормально выполнить крепление и отделку. Узкая полоска стены, к которой формально помещается стойка, может быть неудобным основанием для анкеров. Материал и толщину основания проверяют вместе с его шириной.

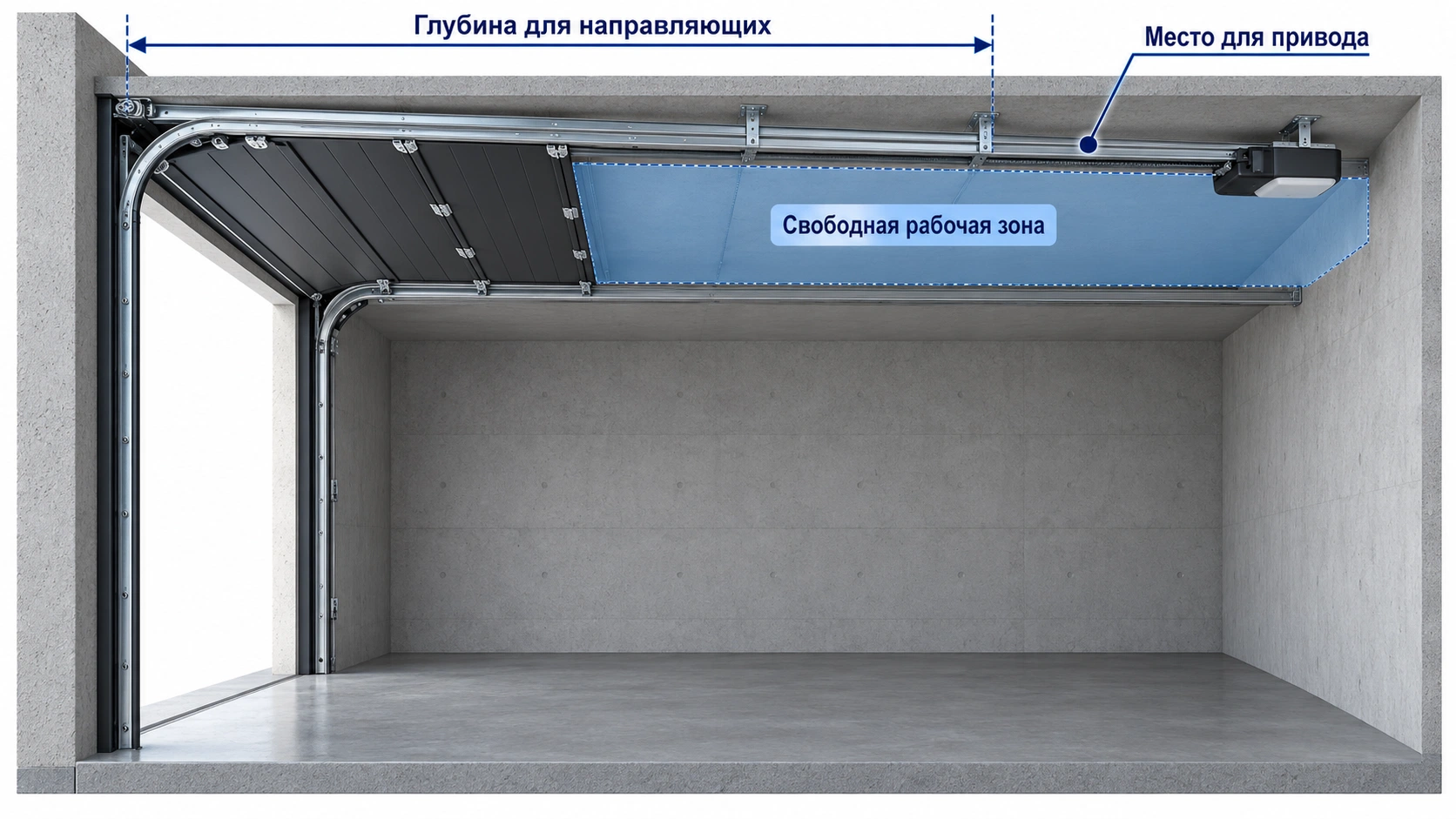

Глубина гаража: сколько места нужно направляющим и приводу
У секционных ворот нет распахивающейся створки перед гаражом, но открытое полотно занимает место под потолком внутри. Глубину монтажной зоны измеряют от внутренней плоскости стены у въезда. Проверяют не только заднюю стену, но и ближайшее препятствие на высоте направляющих или рейки.
| Исполнение по каталогу 2024 | Расчёт ET | При высоте RM=2250 мм | При высоте RM=2500 мм |
|---|---|---|---|
| Prestige, пружины растяжения | RM+400 мм | 2650 мм | 2900 мм |
| Prestige, торсионные пружины, стандартный монтаж | RM+445 мм | 2695 мм | 2945 мм |
| Prestige, торсионные пружины, низкий монтаж | RM+550 мм | 2800 мм | 3050 мм |
| Trend, стандартный торсионный монтаж, табличная строка ET без редуктора | По диапазону RM в монтажной таблице | 2740 мм | 2940 мм |
| Trend, низкий торсионный монтаж, табличная строка ET без редуктора | По диапазону RM в монтажной таблице | 2910 мм | 3110 мм |
ET не равен полной глубине гаража с автоматикой. Эта таблица описывает габарит ворот по выбранным монтажным схемам. Потолочный привод, рейка, крепления и доступ для обслуживания проверяются дополнительно. Для Trend размеры приведены по диапазонам высоты: 2250 мм относится к строке 2250–2345 мм, 2500 мм — к строке 2450–2545 мм. Не переносите линейную формулу Prestige на Trend.
Простой ориентир при предварительном планировании автоматического гаража — глубина порядка высоты проёма плюс 1000 мм. Его можно использовать для ранней оценки, но точный размер определяют по выбранной рейке и приводу. Нельзя к ET механически прибавлять ещё 1000 мм: сначала выясняют, от какой плоскости и до какого элемента задан каждый габарит.
Для проёма высотой 2250 мм и потолочной свободной зоны длиной 3000 мм направляющие некоторых исполнений могут помещаться, а комплект автоматики — уже нет. Если задняя стена далеко, но на расстоянии 2800 мм находится поперечная балка, доступная глубина на нужной высоте ограничена балкой. Общая длина помещения в этом случае вводит в заблуждение.
Отдельно проверьте место под открытый багажник автомобиля. Машина может полностью помещаться на полу, а её поднятая задняя дверь — попадать в горизонтальное полотно или рейку. На плане нужно совместить оба состояния: открытые ворота и открытый багажник в предполагаемой точке парковки.
Чистый пол, стены и отделка: что меняет результат замера
Как стяжка уменьшает высоту проёма
Допустим, от черновой плиты до перемычки измерено 2400 мм. Предстоящие слои пола займут 120 мм. Окончательный RM будет 2280 мм, если положение перемычки не меняется. Ворота, заказанные по черновому размеру 2400 мм без согласованной отметки пола, могут не соответствовать подготовленному проёму.
Нужно записать не приблизительное «пол ещё поднимется», а конкретную нулевую отметку и состав отделки. Если высоты ещё не утверждены, предварительную смету можно подготовить, но окончательный размер заказа следует зафиксировать после согласования. Такой порядок особенно важен при тёплом полу, утеплённой стяжке и плиточном покрытии.
Уклон пола и водоотвод
Нижнее уплотнение работает по линии закрывания ворот. Уклон пандуса перед гаражом и перепад внутри проёма — не одно и то же. Вода должна отводиться от въезда, но нельзя рассчитывать, что мягкий профиль компенсирует любой бугор или поперечный уклон. Проверяйте горизонтальность места прилегания и согласуйте узел пола до монтажа.
Отметки пола слева и справа измеряют уровнем. Если фактический перепад выходит за требования к подготовке, обсуждают выравнивание или отдельное конструктивное решение. Привод не исправляет геометрию основания: дополнительное усилие при закрывании не заменяет ровную линию прилегания.
К чему крепить ворота в гараже из газобетона
Для сплошных материалов — бетона, цельного кирпича, естественного камня — каталог предусматривает непосредственное крепление несущих элементов к подготовленному проёму. Для пустотелых материалов и ячеистых бетонов ALUTECH рекомендует обрамление из металлического фасонного профиля. Если такое обрамление установить нельзя, рассматривают стяжные шпильки или крепёж, предназначенный для соответствующего основания.
Размеры и крепление металлического обрамления рассчитывают под объект. Назначить универсальную трубу «для всех гаражей» по одной ширине ворот нельзя: имеют значение материал стены, нагрузки, положение креплений и конструкция перемычки. При обмере рамой нужно учитывать не только металл, но и то, насколько он уменьшает свободный проезд.
Когда выполнять отделку и подводить электричество
До окончательного замера должны быть определены поверхности и отметки, которые влияют на габариты. Штукатурка на откосах уменьшает ширину, потолочная отделка — притолоку, выступающий каркас — боковое пространство. Последовательность остальных работ согласуют с установщиком, чтобы не повредить готовые панели и не закрыть доступ к креплению.
Питание привода планируют после выбора его места. Розетка и кабель не должны оказаться в зоне движения полотна. Если нужны кнопка, фотоэлементы или дополнительные устройства, трассы для них продумывают до отделки. Расположение проводов по фотографии чужого гаража переносить на свой объект не стоит.
Три примера: как проверить, подходят ли ворота гаражу
Следующие ситуации — расчётные примеры. Они показывают порядок проверки, а не описывают выполненные монтажи или гарантируют совместимость конкретного заказа.
Пример 1. Проём 2500×2250 мм, притолока 230 мм
Допустим, простенки по 150 мм, свободная потолочная зона — 4000 мм. Геометрия позволяет рассматривать стандартный торсионный монтаж Prestige без калитки: H=230 мм больше 210 мм, боковое пространство больше приведённых Smin и Tmin. Расчётное ET=2250+445=2695 мм. Дальше проверяют потолочный привод и рейку, основание для крепления, ровность проёма и отсутствие коммуникаций.
Для соответствующего исполнения с приводом и ограничителем RS0301 получаем LDW=2450 мм и LDH=2225 мм. Если автомобиль с зеркалами имеет ширину 2100 мм, боковой остаток составляет 350 мм суммарно. Это повод проверить удобство въезда, особенно при повороте перед гаражом. Выполнение монтажных минимумов ещё не делает въезд просторным.
Пример 2. Тот же проём, притолока 135 мм
Стандартный торсионный монтаж с требованием 210 мм не проходит по высоте. Можно рассматривать низкую схему или допустимое исполнение с пружинами растяжения. Однако 135 мм меньше публичного ориентира 140 мм для автоматического управления. Возможность варианта с каталогным минимумом 125 мм нужно подтвердить для конкретного комплекта.
При низком торсионном монтаже Prestige ET увеличивается до 2800 мм, а высота проезда с указанным приводным исполнением составляет 2150 мм. Машина высотой 2180 мм с боксом не проходит. В таком гараже вопрос решает не только «какой привод поместится»: нужно пересмотреть высоту въезда, багажник или конструктивное решение ворот.
Пример 3. Проём 3000×2500 мм, слева 80 мм, справа 180 мм
Средние 130 мм по бокам не помогают: левую сторону нужно проверять отдельно. Обычные варианты Prestige из приведённой таблицы не укладываются в 80 мм под стойку. Для Trend можно исследовать специальную схему с выдвижением стойки в проём, но требуется усиление, проверка торсионного узла и пересчёт прохода.
Другой путь — согласованно уменьшить ширину отверстия или изменить обрамление. Если проём сужают слева, меняется положение автомобиля относительно гаража. В расчёте должны появиться новая ширина, плоскость крепления и свободный проезд, а не только название «комплект для узких простенков».
Что делать, если проём не подходит
| Проблема | Что проверить или рассмотреть | Что может измениться |
|---|---|---|
| Притолока слишком низкая | Низкий монтаж, пружины растяжения, положение привода; при необходимости — изменение проёма или согласованное встроенное решение. | Высота проезда, глубина, комплект направляющих и стоимость подготовки. |
| Нет места на одном простенке | Крепление и усиление, специальное положение стоек, рама или сужение проёма. | Ширина проезда и положение ворот относительно въезда. |
| Не хватает глубины | Габариты ворот, рейки и мотора; расположение препятствия; возможность другой проектной компоновки. | Тип монтажа или оборудование. Более короткий привод нельзя выбирать без проверки его рабочего хода. |
| Кривой проём или разные плоскости крепления | Выравнивание поверхности, обрамление, контроль диагоналей и уровней. | Финальный размер заказа и состав подготовительных работ. |
| Проём арочный | Прямоугольный монтажный контур за аркой и свободную траекторию автомобиля. | Реальная высота и ширина въезда, вид полотна снаружи. |
| Ворота уже куплены и меньше проёма | Допустимое уменьшение отверстия несущей конструкцией либо заказ изделия нужного размера. | Свободный проход, отделка и основание для крепления. |
Можно ли поставить ворота без притолоки и простенков
Обычная накладная установка предполагает, что за проёмом есть место для крепления и движения механизма. Когда его нет, возможна отдельная схема встроенного монтажа с обрамлением. Она занимает часть исходного отверстия. Поэтому заказные размеры и проезд рассчитывают по этой схеме; размер строительного проёма нельзя автоматически переписать в заказ.
Если требуется искусственно уменьшить высоту, несущую конструкцию и декоративную фальшпанель рассматривают отдельно. Фальшпанель закрывает участок фасада, но не заменяет основание крепления. ALUTECH прямо запрещает крепить элементы конструкции секционных ворот к декоративной фальшпанели.
Можно ли увеличить уже установленный проём
Размеры полотна, направляющих и балансировочной системы связаны. Расширение стены не превращает прежние ворота в более широкие. При замене делают новый обмер, проверяют несущую перемычку и рассчитывают комплект под обновлённый проём. Возможность использовать отдельные прежние детали определяют по их совместимости, состоянию и новой нагрузке.
Если ворота больше отверстия, установка за ним иногда возможна при достаточном внутреннем пространстве, но нужно проверить перекрытие проёма, расположение ручки, калитки и движение секций. Это задача проверки готового изделия, а не удобный способ регулярно заказывать «с запасом».
Арка, уклон потолка и выступающая балка
Арочный фасад не всегда препятствует установке секционного полотна за ним, если внутри можно создать правильную прямоугольную монтажную геометрию. Но высота по центру арки не описывает проход для широкого автомобиля: верхние углы кузова или бокса могут встретиться с криволинейной частью.
При наклонном потолке измеряют высоту и доступный объём по всей трассе ворот. В общих фотографиях гаража балка может казаться выше полотна, однако торсионный вал, тяга или рейка занимают другой уровень. Нужно совместить с разрезом помещения всю монтажную схему, а не одну горизонтальную линию.
Что отправить для расчёта и проверить перед оплатой
Подбор быстрее и точнее, когда продавец получает исходные данные целиком. Полезно подготовить одну схему с размерами и несколько фотографий. Если какие-то значения ещё проектные, пометьте это прямо: «размер после отделки», «чистый пол утверждён», «потолок будет ниже на 20 мм».
| Что записать | Какие значения передать | Что приложить |
|---|---|---|
| Ширина LDB | Внизу / посередине / вверху, мм | Вид проёма изнутри |
| Высота RM | Слева / посередине / справа от чистого пола, мм | Отметка пола и сведения о будущих слоях |
| Притолока H | Фактическая высота; отдельно выступы и перепады потолка | Верхняя часть проёма и потолок |
| Простенки SL / SR | Левый и правый отдельно, мм | Оба участка крепления и препятствия |
| Свободная глубина | От внутренней плоскости проёма до ближайшего ограничения под потолком | Вид в сторону задней стены |
| Геометрия и основание | Диагонали, уровни, материал стен и перемычки | Рама, трещины, особенности кладки |
| Условия использования | Автомобиль с зеркалами и грузом на крыше; привод; калитка; отдельный вход | План въезда при сложном маневрировании |
В предложении должны быть указаны серия, заказной размер, тип монтажа, пружинный механизм, привод и рейка, способ крепления, необходимые подготовительные работы. Попросите отдельно подтвердить проезд в свету LDW×LDH. Тогда становится понятно, за что вы платите и проходит ли автомобиль.
Сравнивать две сметы по размеру «2500×2250» недостаточно. В одной могут быть стандартный подъём и готовое основание, в другой — низкий монтаж, металлическое обрамление и переделка коммуникаций. Стоимость ворот, подготовку проёма, автоматику и монтаж удобнее видеть отдельными строками. Не принимайте предварительную цену по двум размерам за окончательную стоимость объекта.
Если гараж не имеет отдельной двери, обсудите доступ к ручной разблокировке при отключении питания до заказа автоматики. Встроенная калитка тоже влияет на допустимые размеры и монтажные требования. Выбирать её после окончательного расчёта ворот может оказаться поздно.
После установки проверьте фактический свободный проход, полное открывание, прилегание нижнего уплотнения, ручной режим и работу устройств безопасности вместе с установщиком. Замер автомобиля и выбор ворот заканчиваются не совпадением цифр в счёте, а удобным въездом в готовый гараж.
Частые вопросы о размерах и проёме ворот Алютех
Какой проём нужен для секционных ворот Алютех 2500×2250 мм?
Для обычной установки за проёмом размер заказа рассчитывают от LDB×RM. Но отверстия 2500×2250 мм недостаточно: отдельно нужны подходящие притолока, простенки, глубина и основание. При встроенном монтаже и дополнительных рамах соотношение размеров меняется. Подтвердите монтажную схему и свободный проезд для конкретного заказа.
Какие стандартные размеры гаражных ворот Алютех есть в каталоге?
Среди примеров ru-alutech.com — 2000×2000, 2375×2000, 2400×2400, 2500×2000, 2500×2375, 2625×2250 и 3000×2375 мм. Это не весь размерный ряд и не подтверждение наличия. Производственный размер выбирают по допустимой сетке нужного исполнения.
Можно ли заказать ворота Алютех нестандартного размера?
Да, в пределах допустимой размерной сетки. В каталоге 2024 для ряда рисунков предусмотрены промежуточные ширина и высота с шагом 5 мм; для филёнки высота — с шагом 25 мм. Проверяют конкретные размеры, рисунок, пружинную систему и опции. Нестандартный размер не означает неограниченную возможность изготовления.
Какую цифру брать, если проём имеет разную ширину сверху и снизу?
ALUTECH указывает, что наибольшие из измеренных ширины и высоты определяют заказ при обычном обмере. Передайте все измерения и величину отклонения. Если геометрия не отвечает требованиям, нужно подготовить проём либо согласовать отдельное решение. Одного максимального значения без остальных данных недостаточно.
Какая минимальная притолока нужна для автоматических ворот?
Универсального значения нет. Для стандартного торсионного монтажа указано от 210 мм. Для ряда низких схем и пружин растяжения технический каталог 2024 даёт 125 мм с приводом; публичная страница ALUTECH — ориентир 140 мм. Точный минимум подтверждают по комплекту ворот, приводу и рейке.
Можно ли установить ворота при притолоке 100 мм?
Для некоторых исполнений без калитки и с ручным управлением без ригельного замка в каталоге предусмотрено от 100 мм. Это не автоматическое разрешение установить привод. Кроме H проверяют глубину, простенки, геометрию и высоту свободного проезда.
Какие простенки нужны для Trend и Prestige?
В обычных приведённых схемах под стойки Prestige требуется 95 или 125 мм в зависимости от крепления, с пружинами растяжения — 125 мм. Для Trend со стойками за проёмом — 100 или 125 мм. Торсионный механизм имеет отдельное требование Tmin: 110 мм для показанных схем Prestige и 120 мм для Trend.
Что делать, если простенок только 50 мм?
Для некоторых схем Trend предусмотрено выдвижение стоек в проём с усилением стальной трубой или угловым профилем. Проверяют остальные узлы, крепление и уменьшение прохода. Для другого исполнения могут понадобиться рама, изменение отверстия или иной проект. Суммировать узкий и широкий простенки нельзя.
Какой должна быть глубина гаража для ворот высотой 2250 мм?
Например, у Prestige без калитки ET составляет 2650 мм с пружинами растяжения, 2695 мм при стандартном торсионном и 2800 мм при низком торсионном монтаже. Это габариты ворот по каталогу 2024. Место для потолочной автоматики проверяется дополнительно по конкретной рейке и приводу.
Хватит ли ворот шириной 2500 мм для внедорожника?
Сначала найдите ширину машины с зеркалами и LDW выбранного исполнения. Например, при LDB=2500 мм и LDW=2450 мм для автомобиля шириной 2100 мм остаётся по 175 мм с каждой стороны при въезде по центру. Удобство зависит от поворота, уклона и обзора; размер проёма сам по себе ответа не даёт.
Какая ширина ворот нужна на две машины?
Её выбирают по габаритам обеих машин, траектории въезда и планировке. Общий проём порядка 5 м может служить отправной точкой, но не универсальным стандартом. Проверяют допустимость конкретного размера ворот, конструкцию перемычки и место внутри гаража для открывания автомобильных дверей.
Нужно ли складывать зеркала для проверки ширины?
Для обычного удобного въезда исходят из раскрытых зеркал. Если планируется их складывать, проверьте, остаётся ли обзор и не создаёт ли это неудобства при ежедневном использовании. При проектировании нового гаража разумно сначала оценить возможность более широкого проезда.
Когда лучше замерять: до стяжки или после?
Окончательный обмер проводят относительно утверждённого чистого пола. До стяжки можно выполнить предварительный замер при наличии точной нулевой отметки. Если состав пола и его высота ещё меняются, окончательный размер заказа не фиксируют по черновой плите.
Можно ли крепить ворота непосредственно к газобетону?
Каталог рекомендует для ячеистых бетонов металлическое обрамление. Если его нельзя установить, рассматривают специальные крепления или стяжные шпильки. Подходящее решение зависит от основания и нагрузок. Обычный крепёж для полнотелого бетона нельзя автоматически переносить на газоблок.
Что важнее: высота проёма или высота проезда?
Для изготовления важны заказной размер и монтажные условия; для автомобиля — фактический проезд LDH. При низком монтаже часть высоты может оставаться перекрытой поднятым полотном. Проверяйте LDH, особенно с боксом на крыше, высокой антенной или микроавтобусом.
Можно ли потом добавить привод к ручным воротам?
Возможность зависит от совместимости ворот, оставленного пространства и выбранной автоматики. Если привод предполагается позже, сообщите об этом до заказа и проверьте его рейку, тягу, питание и доступ к разблокировке. Монтажный минимум для ручного управления может оказаться недостаточным.
Можно ли самостоятельно замерить гараж для расчёта цены?
Да, для предварительного расчёта: передайте все точки ширины и высоты, H, SL, SR, свободную глубину, отметку пола и фотографии. Перед изготовлением нужно подтвердить окончательный обмер и конфигурацию. Особенно это важно для низкой притолоки, рам, калитки и неровных проёмов.
Почему нельзя закрепить направляющие на фальшпанели?
Декоративная фальшпанель закрывает часть проёма и не является несущим основанием для механизма. ALUTECH запрещает крепить к ней элементы конструкции секционных ворот. Для монтажа требуется отдельно рассчитанное обрамление или подготовленное основание.
Начните с автомобиля и окончательных размеров гаража, затем подберите монтажную схему. После этого сравнивайте изделия в каталоге секционных гаражных ворот Алютех. Для расчёта передайте ширину и высоту в трёх точках, чистый пол, притолоку, оба простенка, свободную глубину и фотографии. Такой набор данных позволяет обсуждать конкретный комплект, а не приблизительные «ворота два с половиной на два».
