Alutech LM-L фотоэлементы

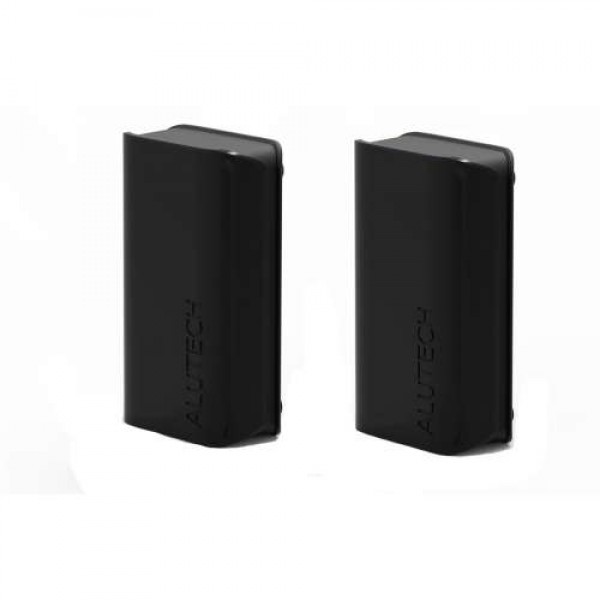

ALUTECH LM-L — пара проводных фотоэлементов для контроля проёма автоматических ворот или шлагбаума. Передатчик создаёт инфракрасный луч, а приёмник отслеживает его прерывание. При выборе проверьте, есть ли на блоке управления питание 12–24 В AC/DC и вход для релейного сигнала NC или NO: одной лишь совпадающей марки автоматики для совместимости недостаточно. Это решение для места, где можно подвести кабель к обеим сторонам проезда.

На частном въезде АЛЮТЕХ LM-L помогает обнаружить автомобиль или человека в зоне закрытия. На складском проезде пара дополняет систему безопасности ворот, а при модернизации существующей автоматики позволяет добавить оптический контроль без замены привода.

Когда подходят и когда нужен другой вариант

Дальность действия пары — не менее 12 м при прямой видимости между корпусами, поэтому её можно применять на воротных проёмах в пределах этого расстояния. Их используют с контроллером, который принимает релейный выход NC/NO с нагрузкой контактов до 1 А при 30 В DC. Если невозможно подвести провод к передающей стороне, стоит рассмотреть беспроводную модель LM-LB, предварительно проверив её схему питания и совместимость. Фотоэлементы не заменяют настройку усилия привода, ограждения опасных зон и другие меры безопасности.

Принцип работы и совместимость

Приёмник и передатчик устанавливают напротив друг друга. В обычном состоянии луч достигает приёмника; при перекрытии оптической оси переключается реле, и блок автоматики получает сигнал. Конкретная реакция ворот зависит от подключения и настроек контроллера. Пару можно использовать, например, с приводом RTO-1000KIT при корректном подключении к входу безопасности.

Исполнение и ключевые параметры

Питание — 12–24 В переменного или постоянного тока, дальность действия — не менее 12 м, степень защиты корпусов — IP54. На приёмнике есть светодиод: при пересечении луча он загорается и помогает проверить выравнивание после монтажа. На полную таблицу электрических параметров можно опереться во вкладке «Характеристики».

Комплектация

• Передатчик TX — 1 шт.
• Приёмник RX — 1 шт.
• Инструкция — 1 шт.
• Дюбели с шурупами — 8 шт.

Кабель, блок управления, стойки и другие монтажные аксессуары в этот набор не входят; их подбирают под место установки.

Установка и проверка
