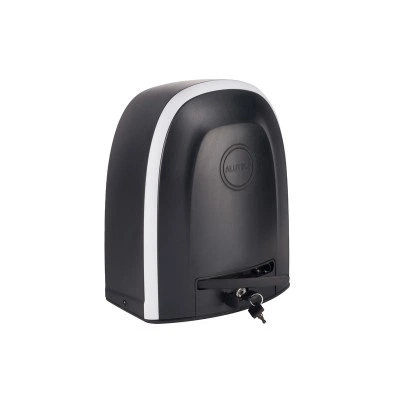

Alutech RTO-1000KIT комплект автоматики для откатных ворот

ALUTECH RTO-1000KIT — комплект автоматики для откатных ворот. Он подходит там, где ворота уже собраны и свободно ходят по направляющей, но открывать их вручную неудобно: на въезде в частный дом, во двор небольшого предприятия или на складскую площадку. Встроенный блок управления принимает команды с пульта, а мотор-редуктор перемещает створку через зубчатую рейку. При выборе в первую очередь проверьте массу полотна, ширину проёма и требуемую интенсивность работы: для этой модели предельная ширина проёма составляет 10 м, а режим использования — 25%.

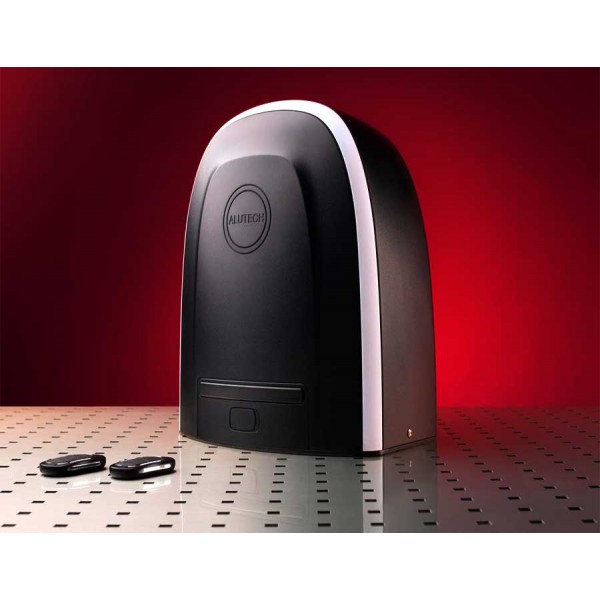

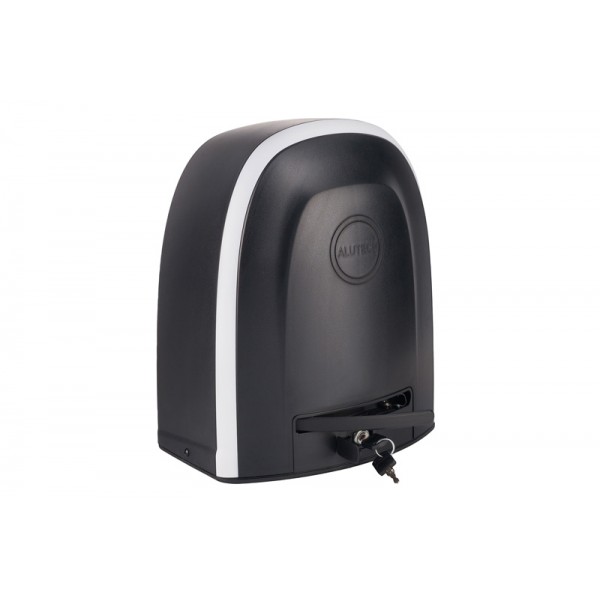

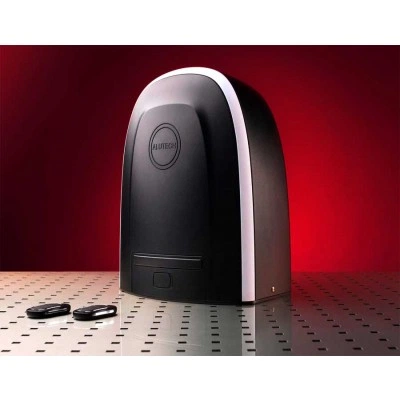

После установки АЛЮТЕХ RTO-1000KIT ворота можно открывать, не выходя из автомобиля. Самоблокирующийся редуктор удерживает остановленную створку; если питание пропало, привод разблокируется для ручного перемещения. Два пульта уже входят в поставку, поэтому отдельный передатчик для второго пользователя покупать не требуется.

Когда этот комплект подходит

Модель рассчитана на откатные ворота до 1000 кг с исправным, ровным и уравновешенным ходом створки. Нужны питание 230 В, прочное основание под привод и место для ручной разблокировки. Для ворот тяжелее 1000 кг следует выбрать более мощную версию серии Roteo; при более лёгкой створке можно рассмотреть RTO-500KIT. Этот комплект не заменяет механические элементы ворот и не исправит перекос направляющей или тугой ход полотна.

Как работает и с чем совместим

Электродвигатель через редуктор вращает выходную шестерню, которая зацепляется с отдельно устанавливаемой зубчатой рейкой. Механические концевые выключатели определяют положения полного открытия и закрытия; у варианта RTO-1000MKIT вместо них применяются магнитные. Скорость перемещения составляет 12 м/мин. Встроенный радиоприёмник работает с пультами AT-4N; в память блока можно записать до 99 передатчиков. Для контроля зоны проезда подключаются проводные фотоэлементы LM-L, если схема монтажа предусматривает их питание и прокладку кабеля.

Конструкция и важные параметры

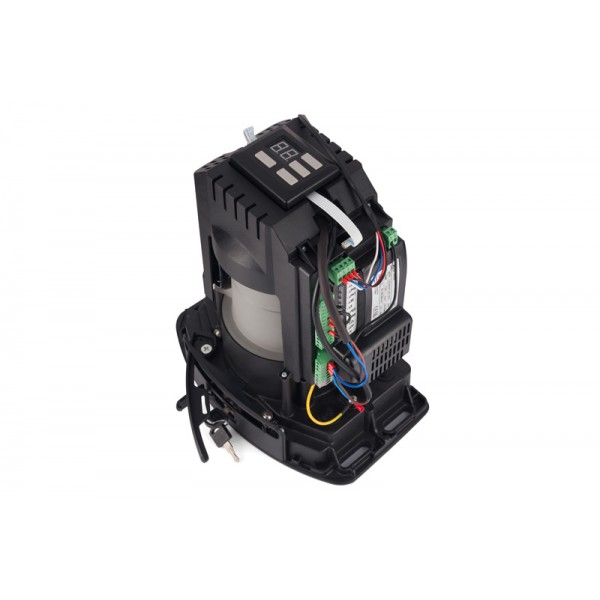

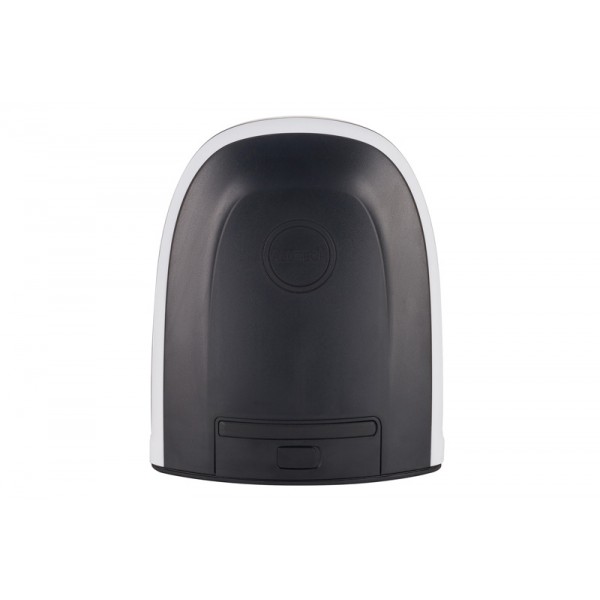

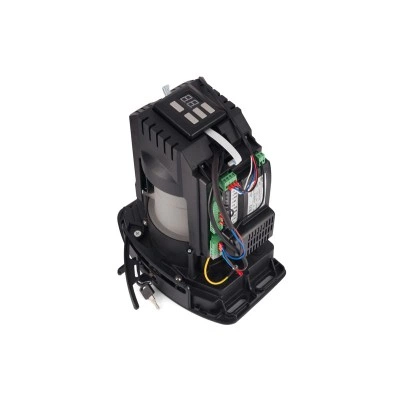

Привод объединяет мотор-редуктор, плату управления и радиоприёмник в одном корпусе. Рабочие параметры, важные для подбора: 500 Вт потребляемой мощности, тяговое усилие до 700 Н, крутящий момент 27 Н·м и степень защиты IP44. Диапазон температуры указан для привода от −30 до +65 °C. Все числовые характеристики собраны отдельно во вкладке «Характеристики».

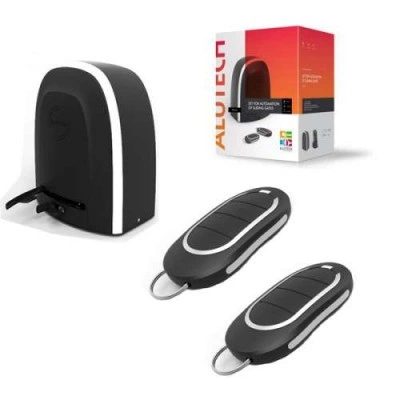

Что входит в комплект

• Привод RTO-1000 — 1 шт., монтажное основание — 1 шт., правый и левый кронштейны — по 1 шт.
• Пульты AT-4N — 2 шт.; руководство по монтажу и эксплуатации — 1 шт.
• Крепёж: болты M6×20 — 4 шт., винты M8×40 — 4 шт., анкеры M10×195 — 4 шт., болты M10×70 — 4 шт., гайки M10 — 8 шт., плоские шайбы 10 — 12 шт., пружинные шайбы 10 — 4 шт.

Зубчатая рейка и её монтажный набор в поставку не входят: их количество рассчитывают по ширине ворот. Фотоэлементы, сигнальная лампа и дополнительные пульты также заказываются отдельно. Не путайте этот набор с карточками расширенных комплектов, где аксессуары перечислены в составе поставки.

Применение, монтаж и безопасность

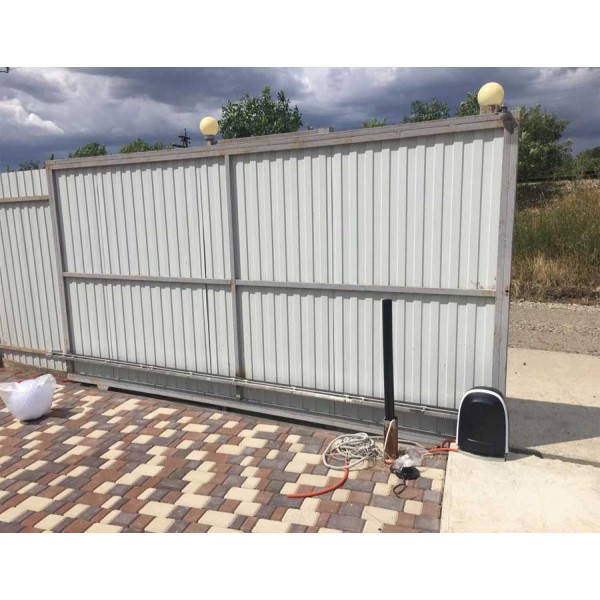

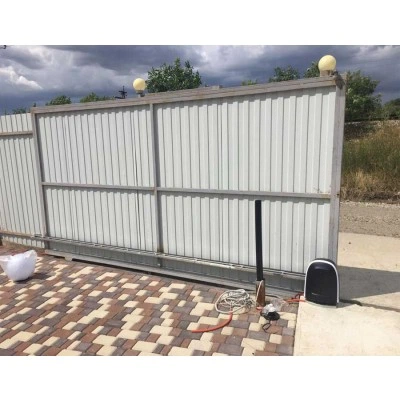

На частном въезде комплект избавляет от ручного открывания ворот в дождь и зимой. На небольшом коммерческом объекте он позволяет организовать дистанционный проезд сотрудников при соблюдении режима 25%. При модернизации существующих ворот сначала проверяют лёгкость хода створки, устойчивость основания и возможность установки рейки. Подключение к сети и настройку защитных устройств выполняет специалист по схеме из руководства. Если закрытие запускается автоматически или управление возможно вне зоны видимости ворот, необходимо предусмотреть фотоэлементы либо равнозначное устройство безопасности; перед вводом в эксплуатацию проверяют остановку при появлении препятствия.

Документация

В коробку вложено руководство со схемами крепления, подключения и настройки. Перед покупкой можно запросить у нас схему размеров привода и помощь в расчёте длины рейки.
